Свинцовый эквивалент рентгенозащитного окна: как выбрать правильное значение под ваш кабинет

Свинцовый эквивалент — то, что заказчики чаще всего видят в прайс-листе на рентгенозащитные окна: «1,6 мм Pb», «2,0 мм Pb», «2,5 мм Pb». Цифры выглядят похожими, разница в цене между ними кажется небольшой. Однако стремление взять с запасом приводит к тому, что половина частных стоматологий заказывает окна с эквивалентом, рассчитанным на КТ. Эти деньги выброшены на ветер.

Часть покупателей, наоборот, экономит и берёт стекло с минимальными защитными свойствами, а потом не проходит согласование Роспотребнадзора. В этой статье разбираем, как подобрать свинцовый эквивалент правильно: что это такое, какие значения нужны разным типам кабинетов, и где проходит граница между «достаточно» и «избыточно».

Что такое свинцовый эквивалент простыми словами

Свинцовый эквивалент — это показатель защитных свойств любого рентгенозащитного материала, выраженный в миллиметрах свинца (обозначается мм Pb или mmPb). Он показывает, насколько толстому слою чистого свинца по защитному действию соответствует данный материал.

Например, рентгенозащитное стекло ТФ-5 толщиной 10 мм имеет свинцовый эквивалент около 2,0 мм Pb. Это значит: 10-миллиметровое свинцовое стекло задерживает рентгеновское излучение так же, как пластина из чистого свинца толщиной 2 мм. То же касается баритовой штукатурки, просвинцованной резины и других рентгенозащитных материалов — у каждого своя плотность и состав, но эффективность защиты приводят к общей шкале, измеряемой в миллиметрах свинца. Это удобно: проектировщику не нужно держать в голове коэффициенты для каждого материала, он работает с одной единицей измерения.

Методы определения свинцового эквивалента стандартизованы: для средств защиты в медицинской рентгеновской диагностике действуетГОСТ 31114.1-2002 (он же межгосударственный аналог стандарта МЭК 61331-1:1994). По нему испытывают и сертифицируют свинцовые стёкла и рамы. Без протокола испытаний по этому ГОСТу изделие нельзя считать рентгенозащитным в полноценном смысле.

Важный момент, который часто упускают: свинцовый эквивалент материала зависит от энергии излучения. Одно и то же стекло при анодном напряжении 70 кВ ослабляет излучение немного иначе, чем при 100 кВ или 150 кВ. Поэтому в паспорте качественного рентгенозащитного стекла указывают не просто «2,0 мм Pb», а с привязкой к диапазону напряжений, для которых это значение действительно.

Откуда берётся требуемый свинцовый эквивалент для окна

Свинцовый эквивалент окна не выбирается примерно и не подбирается с запасом. Он рассчитывается по четкой схеме:

1. Берётся рентгеновский аппарат — конкретная модель с её паспортными характеристиками: максимальное анодное напряжение (кВ), сила тока (мА), рабочая нагрузка.

2. Определяется рабочая нагрузка кабинета — сколько (мА·мин)/неделю аппарат фактически работает. Для разных типов кабинетов эти значения нормированы: для общей рентгенографии — одно, для КТ — на порядок выше.

3. Учитывается геометрия помещения — расстояние от трубки до экранируемой поверхности, наличие смежных помещений, их назначение (палата, коридор, кабинет персонала и так далее).

4. По этим данным считается, какой коэффициент ослабления излучения нужен в каждом направлении — в стене, двери, окне.

5. Этот коэффициент переводится в требуемый свинцовый эквивалент. Для окна, как правило, эквивалент совпадает с тем, что требуется для стены, в которой окно установлено — иначе стекло будет пропускать излучение.

Расчёт делает специализированная проектная организация на основе требований новогоСанПиН 2.6.4115-25, действующего с 1 сентября 2025 года. В Приложении № 4 к нему собраны нормы стационарной защиты для рентген-кабинетов разного назначения.

Из этой логики следует ещё один важный практический вывод: одно и то же помещение под разные аппараты потребует разной защиты. Поставите в комнату дентальный визиограф — хватит 1,5 мм Pb. Поставите КТ — нужно уже 2,5–3,0 мм Pb. Если планируется модернизация оборудования, имеет смысл закладывать защиту с учётом будущей загрузки. Тут оправдан осознанный запас, сделанный под конкретный план развития кабинета.

Типовые значения свинцового эквивалента для разных кабинетов

Реальная картина по практике проектирования и нашему производственному опыту выглядит примерно так:

Это ориентировочные значения, по которым удобно прикинуть бюджет и понять порядок цифр на этапе предпроектной проработки. Итоговые числа определяет расчёт защиты, выполненный проектной организацией. Всегда учитывайте специфику вашего проекта, чтобы избежать проблем при сдаче кабинета.

Когда «больше» — не лучше

В нише рентгенозащиты существует устойчивое заблуждение, что в любой ситуации выгоднее брать защиту с запасом. Применительно к свинцовому эквиваленту окна этот подход создаёт три практических проблемы.

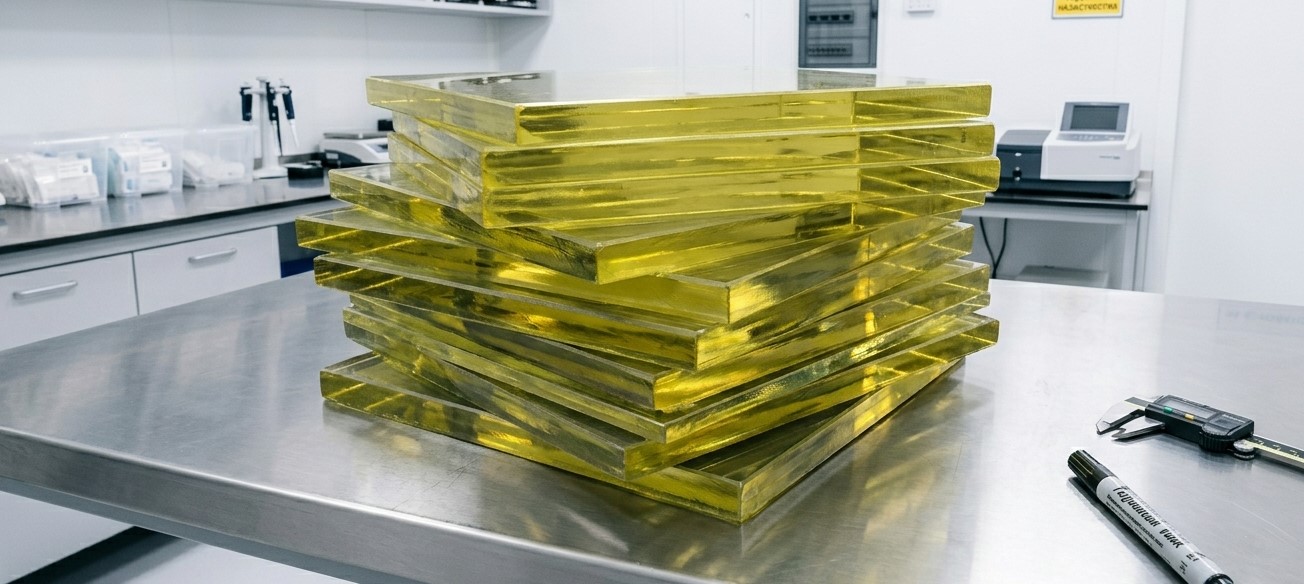

Прозрачность падает с ростом эквивалента. Свинцовое стекло марки ТФ-5 — это так называемый «тяжёлый флинт», по составу оно прозрачное, но имеет лёгкий желтоватый оттенок. Чем толще стекло, тем этот оттенок заметнее. 10-миллиметровое стекло (2,0 мм Pb) почти не отличается визуально от обычного, а вот 18-миллиметровое (2,8–3,0 мм Pb) даёт ощутимую желтизну. Для рутинной работы это не критично, но если кабинет используется ещё и для съёмки с цветными метками или для каких-то задач, где нужна максимально точная цветопередача, это уже фактор.

Вес растёт нелинейно. Свинцовое стекло — тяжёлый материал, плотность около 4,5 г/см³. Окно 600×800 мм со стеклом 10 мм весит около 22 кг (одно стекло, без рамы). То же окно со стеклом 15 мм — уже 33 кг, а 20 мм — около 44 кг. Это значит более массивную раму, усиленные крепления к стене, в ряде случаев — необходимость армирования проёма. То есть «запас» в свинцовом эквиваленте автоматически тянет за собой удорожание всей конструкции, а не только самого стекла.

Цена растёт быстрее линейной. Стекло 12 мм стоит не на 20% дороже 10-миллиметрового, а в среднем в 1,4–1,6 раза. Стекло 15 мм — в 2 с лишним раза. Для стандартного смотрового окна это могут быть десятки тысяч рублей разницы — без какой-либо пользы для кабинета, в котором достаточно 2,0 мм Pb.

Поэтому правильный подход звучит так: эквивалент стекла должен соответствовать расчётному значению. Запас уместен только в одном случае — если планируется модернизация оборудования с переходом на более мощные аппараты в обозримом будущем.

Как свинцовый эквивалент связан с конструкцией окна целиком

Стекло — главная, но не единственная часть рентгенозащитного окна. Само по себе свинцовое стекло закрывает только проём, а окно работает как единая конструкция.

Чтобы излучение не «утекало» в местах стыков, рама тоже должна обладать свинцовым эквивалентом не ниже расчётного. Поэтому в качественных рентгенозащитных окнах рама — это не просто алюминиевый или стальной профиль, а профиль с прослойкой листового свинца внутри. Толщина свинцовой прослойки в раме подбирается так, чтобы её эквивалент совпадал с эквивалентом стекла или немного превышал его.

Из той же логики вырастают и требования к монтажу:

• зазор между рамой и стеной должен быть герметично заполнен — обычно баритовой шпаклёвкой или штукатуркой с тем же свинцовым эквивалентом, что у стены;

• стык рамы со стеной перекрывается рентгенозащитными наличниками или свинцовой лентой — это исключает «проход» излучения по периметру;

• сама стена в месте установки окна также должна иметь нужный эквивалент — иначе слабым звеном станет именно стена, а не окно.

Когда такие правила соблюдены, окно как конструкция работает корректно. Если хоть один элемент выпадает — теряется смысл всех остальных. Это особенно важно учитывать при ремонтах: бывает, что заказчик хочет «просто заменить стекло» в старом окне, а проверка показывает, что и рама уже не держит положенный эквивалент. В таких случаях правильнее менять окно целиком.

Что должно быть в документах на рентгенозащитное окно

При получении окна заказчик должен получить пакет документов, который подтверждает заявленный свинцовый эквивалент. Это критично — без правильной документации окно или стекло не примет ни проектная организация, ни Роспотребнадзор при выдаче санитарно-эпидемиологического заключения.

Минимальный комплект:

• паспорт изделия — с указанием марки стекла, его толщины, размеров окна, свинцового эквивалента и диапазона напряжений, при которых эквивалент гарантирован;

• сертификат соответствия на конструкцию;

• сертификат соответствия стекла ГОСТ 9541-75 (стекло марки ТФ-5);

• протокол испытаний стекла на свинцовый эквивалент по ГОСТ 31114.1-2002 (или ГОСТ Р 51532-99);

• копия лицензии производителя на изготовление средств радиационной защиты.

Если в комплекте чего-то не хватает, на этапе сдачи кабинета это станет проблемой. Проверяйте документы при приёмке, не откладывая на потом.

Частые ошибки при выборе свинцового эквивалента

За годы работы мы видели десятки одинаковых ошибок. Перечислим самые типичные — возможно, вы избежите хотя бы части из них.

Копирование защитной схемы конкурентов. Кабинет у другой клиники может иметь стены другой толщины, иную планировку, использовать другую аппаратуру. Решение, которое работает у одних, у других может не пройти согласование.

Заказ окна до согласования проекта. Свинцовый эквивалент рассчитывается, исходя из проекта радиационной защиты. Сначала проект, потом заказ, но не наоборот.

Игнорирование рамы. Иногда к толстому плотному стеклу выбирают раму без должной свинцовой прослойки. В итоге у стекла есть необходимая защита, а вот по периметру — нет. На приёмке такое сразу видно.

Установка окна в недостаточно защищенную перегородку. Если стена не имеет достаточного свинцового эквивалента, никакое окно её не спасёт. Стена и окно работают только в паре.

Экономия на размере при больших проёмах. Иногда заказчики делят большой проём на два маленьких окна, чтобы сэкономить на стекле. Это ухудшает обзор и редко даёт реальную экономию: стоимость двух рам и двух монтажей обычно больше, чем одного нормального окна.

Резюме: как подойти к выбору правильно

Если коротко собрать всё сказанное в практический алгоритм:

1. Получите проект радиационной защиты на кабинет от лицензированной проектной организации. Из него вы узнаете требуемый свинцовый эквивалент окна.

2. Сравните полученное значение с таблицей, приведенной выше — это позволит понять, попадает ли ваш кабинет в типовой диапазон или это какой-то особый случай.

3. Выберите толщину стекла, соответствующую расчётному эквиваленту. Не берите «с запасом», если нет планов на модернизацию оборудования.

4. Уточните, что рама и крепления соответствуют тому же эквиваленту, что и стекло.

5. Проверьте комплект документов при получении — паспорт, сертификаты, протокол испытаний по ГОСТ 31114.1-2002.

Если у вас на руках есть проектные требования или хотя бы характеристики аппарата и размеры проёма — отправьте их нам, мы рассчитаем оптимальную конфигурацию окна и предложим стоимость.

→ Рентгенозащитные окна — каталог стандартных и нестандартных размеров

→ Рентгенозащитные стёкла — стекло марки ТФ-5 разных толщин по ГОСТ 9541-75

Частые вопросы

Что такое свинцовый эквивалент в простых словах?

Это показатель защитных свойств материала, выраженный в миллиметрах свинца (мм Pb). Если у стекла свинцовый эквивалент 2 мм Pb, значит оно ослабляет рентгеновское излучение так же, как лист чистого свинца толщиной 2 миллиметра.

Какой свинцовый эквивалент окна нужен для стоматологии?

Для интраоральных дентальных аппаратов обычно достаточно 1,5–2,0 мм Pb (стекло ТФ-5 толщиной 8–10 мм). Для ортопантомографов и дентальных КТ — 2,0–2,5 мм Pb. Точное значение определяет проект радиационной защиты под конкретный аппарат.

Можно ли брать окно с эквивалентом выше расчётного на всякий случай?

Можно, но обычно нет смысла: стекло станет толще, тяжелее и заметно дороже, а защита больше расчётной никакой пользы не даст. Запас оправдан только при планах в обозримом будущем перейти на более мощный рентгеновский аппарат.

От чего зависит толщина рентгенозащитного стекла?

От требуемого свинцового эквивалента. Для стекла ТФ-5 примерное соответствие такое: 8 мм ≈ 1,5 мм Pb, 10 мм ≈ 2,0 мм Pb, 12 мм ≈ 2,5 мм Pb, 15 мм ≈ 3,0 мм Pb. Точные значения указаны в паспорте конкретной партии стекла.

Какие документы должны прилагаться к рентгенозащитному окну?

Паспорт изделия с указанием свинцового эквивалента, сертификат соответствия на конструкцию, сертификат соответствия стекла ГОСТ 9541-75, протокол испытаний стекла по ГОСТ 31114.1-2002 и копия лицензии производителя на изготовление средств радиационной защиты.
