Ошибка в расчете свинцовой защиты стоит дорого, причем, возможны два разных варианта. Недобор толщины означает отказ в санитарно-эпидемиологическом заключении и переделку уже смонтированной конструкции. Избыточный заказ означает лишние сотни килограммов металла на объекте, оплаченные из бюджета проекта и не приносящие пользы.
На сайте компании РЗО в карточках товаров категории листовой свинец для рентген-кабинетов появился калькулятор свинца. Он пересчитывает толщину и площадь защиты, показывая итоговый вес и нужное количество листов, а результат сразу переносится в форму заказа.
Почему точность расчета свинца влияет на приемку объекта
Требования к стационарной защите процедурных с 1 сентября 2025 года устанавливает СанПиН 2.6.4115-25 (зарегистрирован под №81916, срок действия до 1 сентября 2031 года). Документ заменил СанПиН 2.6.1.1192-03, по которому до сих пор считают часть проектных организаций.
Ключевые изменения, которые напрямую влияют на расчет:
-
Нормативной базой стала допустимая мощность эквивалентной дозы (ДМЭД) вместо прежней проектной мощности дозы (ДМД).
-
В расчет введен коэффициент запаса K₂ = 2.
-
Требование минимальной толщины 0,25 мм свинцового эквивалента больше не распространяется на стационарную защиту, оно относится к передвижным и индивидуальным средствам.
Практическое следствие: пересчет по новым коэффициентам может дать другую толщину защиты, чем аналогичный проект двухлетней давности. Брать толщину «как в другом кабинете» – рискованно и чревато последствиями.
Свинцовый эквивалент и физическая толщина листа
Любой проект радиационной защиты оперирует свинцовым эквивалентом: толщиной слоя свинца в миллиметрах, которая обеспечивает нужную кратность ослабления при заданном анодном напряжении и рабочей нагрузке аппарата.
Для чистого листового свинца поГОСТ 9559-2021 (марки С1, С2 по ГОСТ 3778-98) свинцовый эквивалент численно совпадает с физической толщиной листа. Проект требует 2 мм Pb, значит на стену идет лист толщиной 2 мм.
Для материалов-заменителей соответствие другое:
-
Баритовая штукатурка: слой 10 мм дает существенно меньший свинцовый эквивалент, толщина набирается объемом раствора.
-
Рентгенозащитное стекло ТФ-5: свинцовый эквивалент зависит от марки и напряжения на трубке, паспортное значение указано для конкретного диапазона.
-
Рентгенозащитные двери иставни: поставляются как готовые изделия с заявленным Pb-экв, свинец в их площадь отдельно не закладывается.
Из этого следует правило подсчета площади: в калькулятор вносится только та площадь ограждающих конструкций, которая закрывается именно свинцовым листом. Проемы под двери, смотровые окна и ставни из общей площади вычитаются.
Формула расчета веса свинцового листа
Плотность свинца составляет 11,34 г/см³, то есть 11 340 кг/м³. Отсюда рабочая формула:
Вес (кг) = Площадь (м²) × Толщина (мм) × 11,34
Каждый миллиметр толщины добавляет 11,34 кг на каждый квадратный метр защищаемой поверхности. Это та цифра, которая определяет и стоимость закупки, и нагрузку на несущие конструкции, и требования к разгрузке на объекте.

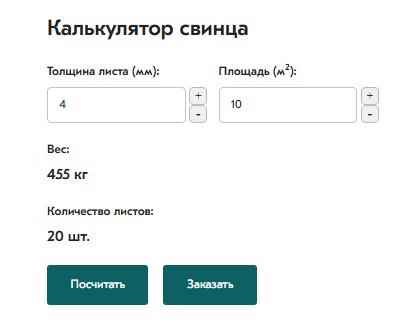

Калькулятор свинца: как пользоваться
Инструмент встроен в карточку каждого товара категории. Расчет занимает несколько секунд.
Шаг 1. Толщина листа
В поле «Толщина листа (мм)» вносится значение из проекта радиационной защиты. Кнопки «+» и «−» позволяют изменять толщину с шагом, чтобы сравнить варианты и увидеть, как меняется итоговый вес.
Шаг 2. Площадь
В поле «Площадь (м²)» вносится суммарная площадь поверхностей, которые закрываются свинцовым листом: стены, смежные с помещениями постоянного пребывания персонала, потолок и пол при расположении процедурной над или под другими помещениями.
Шаг 3. Расчет
Кнопка «Посчитать» выдает два результата:
-
Вес (кг): полная масса свинца по заданным параметрам.
-
Количество листов: пересчет площади в физические единицы поставки по типоразмеру из карточки товара.
Шаг 4. Заказ
Кнопка «Заказать» переносит рассчитанную потребность в форму заявки. Менеджеру приходит уже сформированный запрос с толщиной, площадью и весом, без повторного согласования цифр по телефону.
Что дает калькулятор в работе
Скорость. Расчет по нескольким вариантам толщины занимает минуту вместо переписки с поставщиком и ожидания ответа.
Защита от арифметических ошибок. В ручных расчетах чаще всего округляют плотность свинца до 11 или 11,3 г/см³. На объекте в 60 м² при толщине 3 мм такое округление дает расхождение до 61 кг: этого хватает, чтобы не сойтись с фактической поставкой.
Планирование логистики. Точный вес известен до оформления заявки. Полторы тонны свинца требуют манипулятора при разгрузке, паллетирования и проверки допустимой нагрузки на перекрытие в зоне складирования.
Сопоставимость коммерческих предложений. Когда потребность выражена в килограммах и листах, а не в квадратных метрах, предложения разных поставщиков сравниваются напрямую.
Частые вопросы
Совпадает ли толщина свинцового листа со свинцовым эквивалентом из проекта? Для чистого свинца по ГОСТ 9559-2021 совпадает: 2 мм свинцового эквивалента обеспечиваются листом толщиной 2 мм. Для материалов-заменителей соответствие определяется по паспорту материала.
Сколько весит квадратный метр свинцового листа толщиной 2 мм? 22,68 кг. Расчет: 1 м² × 2 мм × 11,34 кг.
Нужно ли закладывать запас сверх расчетной площади? Да. Стыки листов монтируются с нахлестом, часть материала уходит в подрезку по месту. Практический запас составляет порядка 10 процентов от расчетной площади.
Учитывает ли калькулятор двери и ставни? Нет. Рентгенозащитные двери и ставни поставляются как готовые изделия с собственным свинцовым эквивалентом. Площадь проемов из расчета листового свинца вычитается.
Отменил ли новый СанПиН требование минимальной толщины 0,25 мм? Для стационарной защиты процедурных СанПиН 2.6.4115-25 не устанавливает единого минимума 0,25 мм свинцового эквивалента. Требование сохранено для передвижных и индивидуальных средств радиационной защиты.
Перейти к расчету
Калькулятор доступен в карточке каждой позиции раздела листовой свинец для рентген-кабинетов. Внесите толщину и площадь из проекта, получите вес и количество листов, отправьте заявку кнопкой «Заказать».
Компания «РЗО» производит и поставляет полный комплект материалов радиационной защиты: свинцовый лист, рентгенозащитные двери и ставни, просвинцованное стекло, баритовую штукатурку. Расчет потребности, комплектация объекта и отгрузка выполняются в рамках одного заказа.
