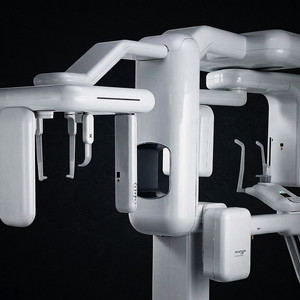

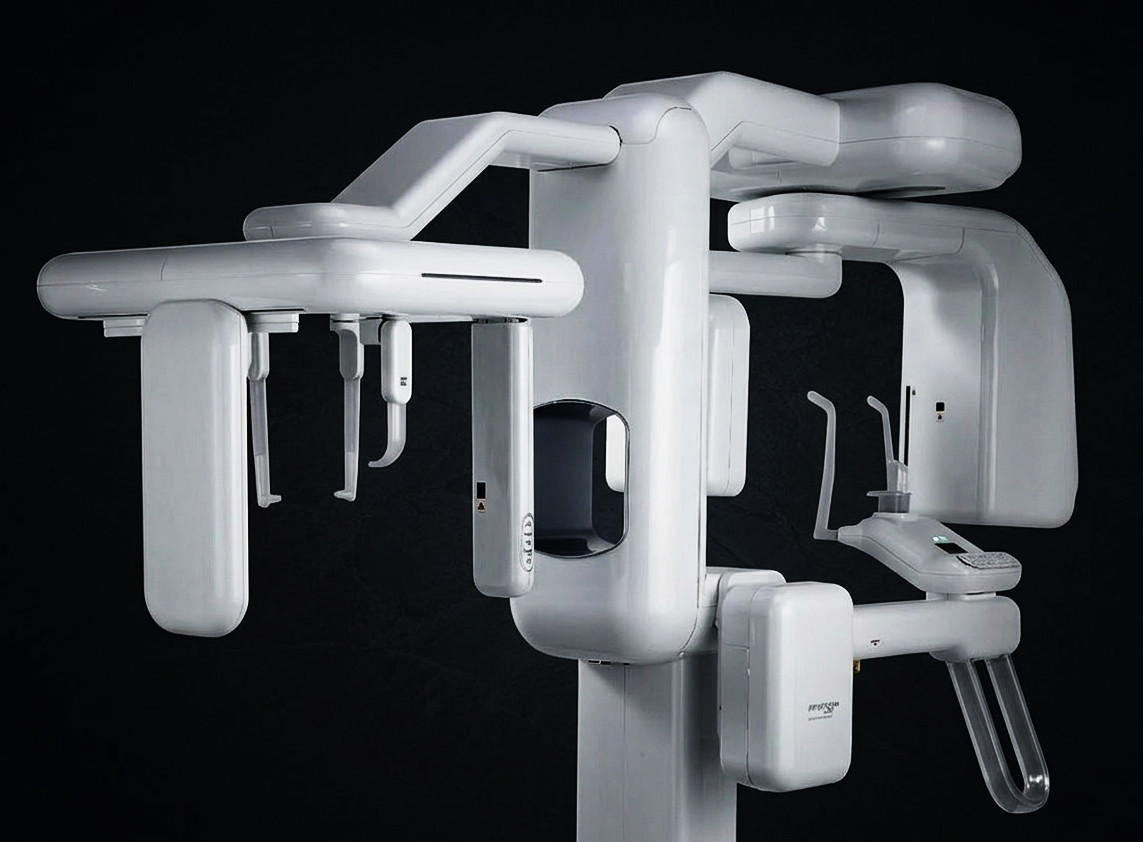

Томограф Papaya 3D Plus 16x14

Почему Plus 16×14 выбирают чаще остальных моделей

1. Цефалостат «из коробки» — без доплат и сервисных вызовов

У базовой Papaya 3D 16×14 цефалометрическая стрела устанавливается опционально, а её отдельная покупка и монтаж обойдутся дороже, чем разница в цене с Plus. Поэтому при наличии или планах развития ортодонтии всегда выгоднее сразу приобрести Plus-версию.

2. Поле обзора 16×14 — оптимум по соотношению цена/возможности

FOV 16×14 см полностью охватывает обе челюсти, верхнечелюстные пазухи, нижнюю треть лица и оба ВНЧС. Это закрывает почти все клинические задачи стоматологии — кроме ортогнатической хирургии и обширных черепно-лицевых исследований. Для последних есть Plus 23×24, но он стоит существенно дороже и в большинстве клиник простаивает в части своих возможностей.

3. Размещение в жилых зданиях

Plus 16×14 разрешён к установке в кабинетах стоматологии в жилых домах. Это критично для региональных клиник и стоматологий «у дома», расположенных на первых этажах жилых зданий. Аппарат соответствует требованиям СанПиН 2.6.1.1192-03.

4. Цефалометрия + 3D-анализ в одной системе

Стандартный режим даёт классические 2D ТРГ-снимки во всех проекциях. Дополнительно — 3D-цефалометрия с автоматическим построением точек на объёмной модели черепа и расчётом по выбранному ортодонтическому анализу (Steiner, Ricketts, McNamara, Tweed и др.).

Цефалометрические возможности

Варианты проекций

• Латеральная (боковая) проекция — основа ортодонтической диагностики
• Передне-задняя (PA) и задне-передняя (AP) проекции
• Проекция Уотерса — оценка пазух
• Подбородочно-теменная (SMV) проекция
• Снимок кисти — определение костного возраста ребёнка

Режимы экспозиции сканирующего приёмника

Сканирующий приёмник имеет четыре режима, между которыми можно выбирать в зависимости от клинической задачи:

Опциональный полноформатный приёмник One-Shot

Дополнительно может быть установлен полноформатный цефалометрический приёмник — он делает ТРГ-снимок одномоментно за 0,5 секунды. Никаких геометрических искажений и риска смазывания, даже у детей и пациентов с тремором. Это профессиональное решение для клиник, где ТРГ — массовое исследование (ортодонтические центры, детские стоматологии).

Все возможности 3D КТ — без компромиссов

Plus 16×14 поддерживает шесть программных FOV — от точечного эндо до полнолицевого:

Технологии обработки изображения

SMARF — подавление металлических артефактов

Алгоритм Smart Metal Artifact Reduction Function работает с сырыми данными до реконструкции 3D-объёма. На практике это означает, что у пациентов с коронками, мостами или имплантатами становится возможна полноценная диагностика прилежащих тканей — без типичных «полос», скрывающих структуры рядом с металлом.

Мульти-фокус в панорамном режиме

Алгоритм формирует пять панорамных слоёв и автоматически выбирает наиболее резкие участки каждого. Итоговая ортопантомограмма получается равномерно сфокусированной по всей зубной дуге, без размытых зон в области моляров.

Технология One-Shot для цефалометрии

При установке полноформатного приёмника снимок ТРГ делается одной экспозицией за 0,5 секунды. Это исключает геометрические искажения, типичные для сканирующих систем с длинной экспозицией.

Программная экосистема Theia / Triana

Plus 16×14 поставляется с обновлённой версией ПО — Theia (актуальная версия Triana). Модуль ортодонтического анализа в комплекте.

• Бессрочная лицензия с неограниченным количеством копий
• Встроенный PACS/RIS-сервер для централизованного архива
• Автоматическое построение панорамы и регулируемые кросс-секции
• 3D-цефалометрия с автоматическим определением точек
• Поддержка ортодонтических анализов (Steiner, Ricketts, McNamara, Tweed, Jarabak, Downs и др.)
• Библиотека имплантатов и виртуальное планирование имплантации
• Экспорт в STL для CAD/CAM и 3D-печати хирургических шаблонов
• 5 ключ-лицензий ПО Invivo 7 — для углублённого 3D-анализа
• Совместимость с любыми МИС/CRM по протоколу DICOM

Технические характеристики

Сравнение всей линейки Papaya 3D

Состав поставки

• Аппарат со встроенным цефалостатом и сканирующим приёмником
• Полноформатный приёмник One-Shot 0,5 сек — опционально
• Рабочая станция: системный блок + монитор + ИБП
• ПО Theia/Triana — бессрочная лицензия, неограниченное число копий
• PACS-сервер с услугой настройки
• Модуль сканирования слепков и моделей
• 5 лицензий Invivo 7
• Регистрационное удостоверение РЗН 2019/8559
• Гарантия 24 месяца

Сценарии использования в реальной клинике

Сценарий 1: Ортодонтическая клиника

Первичный приём — ТРГ в латеральной проекции (Ultra Fast 2 сек) + панорама. Расчёт цефалометрического анализа по Ricketts автоматический. Через 6 месяцев лечения — повторная ТРГ для контроля динамики. Plus 16×14 заменяет два аппарата (ОПТГ и цефалостат) и сокращает срок составления плана лечения с 5–7 дней до одного дня.

Сценарий 2: Имплантологический центр

Первичная диагностика — КТ 16×14 см для оценки объёма кости в обеих челюстях. Виртуальное планирование имплантации в Invivo 7 с учётом библиотеки имплантатов. Экспорт в STL и печать хирургического шаблона на собственном 3D-принтере. После операции — контрольный снимок 8×8 см с пониженной дозой.

Сценарий 3: Семейная стоматология

Утром — детская панорама (мульти-фокус, минимальная доза). Днём — эндодонтическое исследование канала 4×5 см с разрешением 75 мкм. Вечером — ТРГ для подростка перед началом ортодонтического лечения. Один аппарат покрывает все клинические задачи смены.

Часто задаваемые вопросы

Чем Plus 16×14 принципиально отличается от Plus 23×24?

Только размером максимального поля обзора. Plus 23×24 захватывает весь череп вместе с шейным отделом — это нужно для ортогнатической хирургии и сложной ЛОР-диагностики. Plus 16×14 «видит» обе челюсти и пазухи — это закрывает 95% задач обычной стоматологии. Если в клинике нет челюстно-лицевого хирурга, версия 23×24 будет избыточной.

Можно ли позже расширить FOV до 23×24?

Аппаратно нет — это разные модели с разными детекторами и колоннами. Если в перспективе 3–5 лет планируется развитие в сторону ЧЛХ, стоит сразу рассмотреть Plus 23×24. Если такие планы только гипотетические — берите Plus 16×14 и не переплачивайте.

Что входит в обучение операторов?

При пуско-наладке сервисный инженер проводит 1–2 дня очного обучения для всех операторов клиники — это включено в стоимость монтажа. Программа охватывает позиционирование пациента, выбор режимов, базовую обработку снимков и работу с PACS. Расширенный курс по 3D-цефалометрии и планированию имплантации в Invivo 7 — отдельной услугой (рекомендуется для врачей-ортодонтов и имплантологов).

Какая мощность ИБП требуется?

Аппарат потребляет около 2,5 кВт в момент экспозиции. Рекомендуется ИБП от 3 кВА с временем автономной работы не менее 5 минут — этого достаточно для корректного завершения текущего исследования при отключении электроэнергии. ИБП может входить в комплект поставки опционально.

Поддерживается ли удалённая консультация / телемедицина?

Да. Через PACS-сервер любой исследование можно открыть удалённо в браузере (с компьютера или планшета) при условии настроенного VPN. Это позволяет врачу-консультанту просматривать снимки из дома, а пациентам — получать ссылку на свой снимок без необходимости приходить в клинику за диском.

Сколько по времени занимает монтаж?

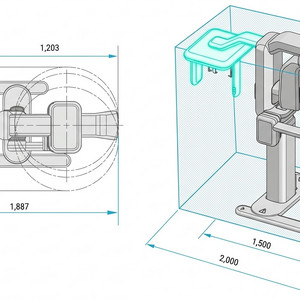

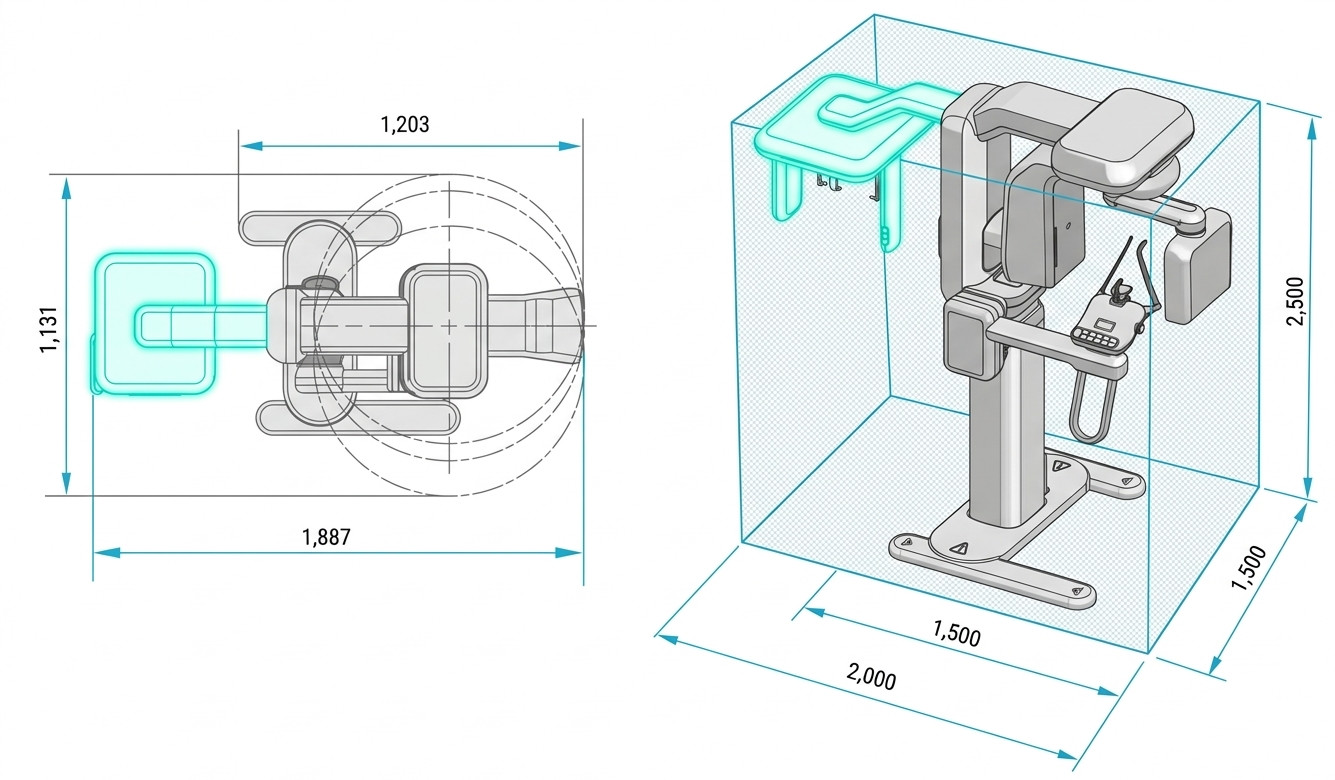

При подготовленном помещении (выполнена рентгенозащита, подведено питание, есть свободный доступ для занесения аппарата) — 1–2 рабочих дня. Включает занос, сборку, калибровку, проверку дозовых характеристик и обучение персонала. Стоимость монтажа — 45 000 ₽/сутки.

Действует ли в РФ постановление № 560Н от 09.06.2020?

Да. Papaya 3D Plus 16×14 имеет номенклатурный номер 191240 и соответствует постановлению Правительства РФ № 560Н, регулирующему ввоз и обращение медицинских изделий. Это означает, что аппарат можно беспроблемно ставить на учёт в Росздравнадзоре и использовать в государственных закупках по ФЗ-44/223.
