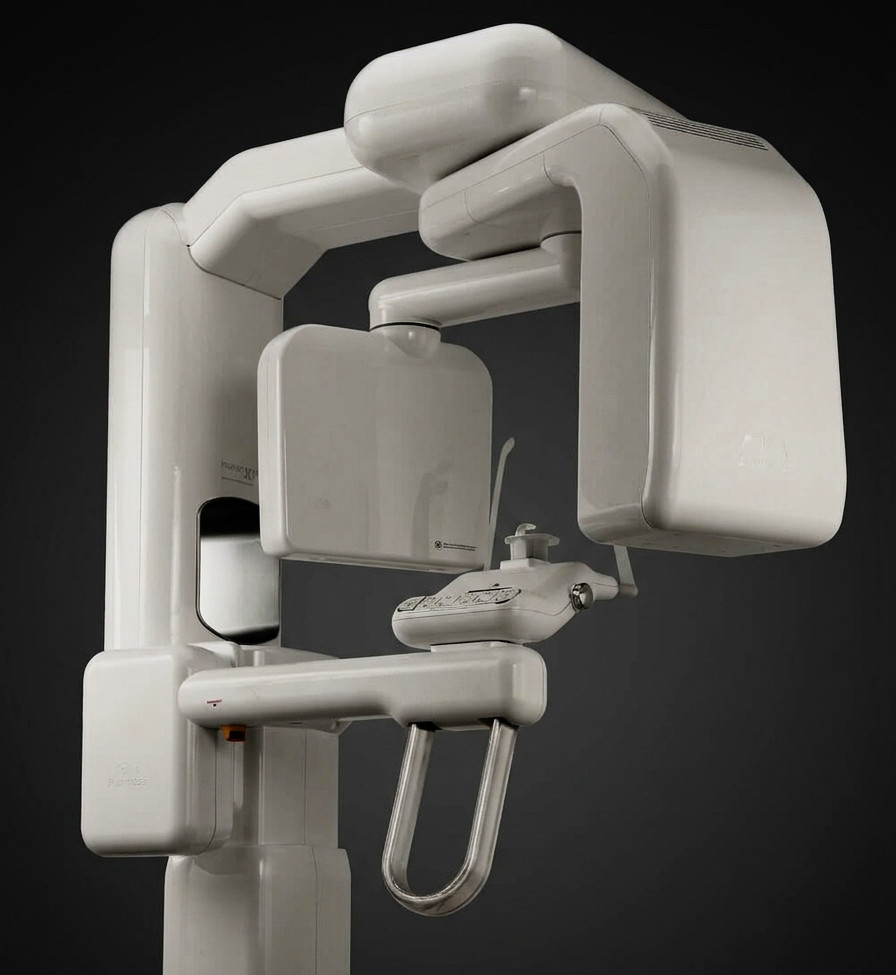

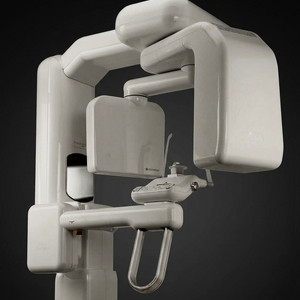

Томограф Papaya 3D 16x14

Почему Papaya 3D 16×14 — рациональный выбор

Поле обзора 16×14 = обе челюсти и пазухи

FOV 16×14 см захватывает полностью верхнюю и нижнюю челюсти вместе с верхнечелюстными синусами и нижней третью лица. Этого достаточно для оценки положения нижнечелюстного канала, объёма костной ткани в области имплантации, синус-лифтинга, состояния пазух и ВНЧС. Если в клинике не выполняются ортогнатические операции и не планируется черепно-лицевая хирургия, FOV 23×24 будет избыточен.

Гибкий выбор объёма сканирования

Один аппарат — шесть программных FOV. Для каждой клинической задачи врач выбирает свой объём, а лучевая нагрузка на пациента остаётся минимальной за счёт снижения зоны экспозиции:

Высокое разрешение в эндо-режиме — 75 мкм

В режиме 4×5 см размер вокселя составляет всего 75 микрон. На таком разрешении различимы корневые каналы малого диаметра, латеральные ответвления, трещины корня и периапикальные изменения на ранней стадии. Для большинства эндодонтических задач этого достаточно — нет необходимости направлять пациента на отдельный микро-КТ.

Быстрое сканирование за 7,7 секунды

Стандартная экспозиция занимает 14,5 секунды, ускоренная — 7,7 секунды. Скоростной режим уменьшает дозу на пациента и почти исключает артефакты от непроизвольных движений. Это особенно важно при работе с детьми, пожилыми пациентами и пациентами с тремором.

SMARF и другие технологии обработки изображений

Papaya 3D 16×14 использует тот же набор алгоритмов обработки, что и старшая версия 23×24:

• SMARF™ (Smart Metal Artifact Reduction) — подавление вторичного излучения от коронок, штифтов, имплантатов и брекетов. Изображение остаётся диагностически информативным даже при множественных металлических конструкциях.
• Мульти-фокус — обработка пяти панорамных слоёв с автовыбором резких участков. Получается равномерно сфокусированная панорама без размытых «выходов из дуги».
• Автоматическое склеивание — компенсация движений пациента в процессе сканирования. Алгоритм соединяет два промежуточных кадра и восстанавливает корректное изображение без необходимости повторной экспозиции.
• Умное позиционирование — сохранение индивидуальных параметров экспозиции пациента. При повторных визитах система автоматически подгружает настройки.

Программное обеспечение Theia / Triana

Аппарат поставляется с рабочей станцией и фирменным ПО Genoray. В стандартный комплект входят:

• Бессрочная лицензия Theia/Triana с неограниченным количеством копий
• Встроенный PACS/RIS-сервер для централизованного хранения исследований
• Реконструкция в реальном времени, MPR, кросс-секции
• Инструменты измерения расстояний, углов и плотности костной ткани (HU)
• Библиотека имплантатов и виртуальная установка имплантата
• Планирование хирургических шаблонов с экспортом в STL
• Поддержка DICOM 3.0 для интеграции со сторонним ПО
• 5 ключ-лицензий Invivo 7 — для расширенного 3D-анализа

Интерфейс программы — на русском языке, с пиктограммами для быстрого выбора режимов. Освоение оператором занимает 2–3 дня; расширенные функции врача-рентгенолога — около недели.

Размещение в жилых зданиях

Papaya 3D 16×14 разрешён к установке в кабинетах стоматологии в жилых домах. Аппарат соответствует требованиям СанПиН 2.6.1.1192-03 «Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов». Это критично для частных стоматологий, расположенных на первых этажах жилых домов — характерная ситуация для большинства региональных клиник.

Минимальная площадь рентген-кабинета — от 8 м². Габариты аппарата — 1250 × 1400 мм при высоте 2400 мм. Уровень рентгенозащиты стен и перегородок рассчитывается проектной организацией на этапе подготовки помещения.

Технические характеристики

Сравнение всей линейки Papaya 3D

Что входит в комплект поставки

• Аппарат с детектором КТ 130 × 130 мм и панорамным детектором
• Рабочая станция (системный блок + монитор)
• ПО Theia/Triana с неограниченным числом лицензий
• PACS-сервер на базе Theia/Triana с услугой настройки
• Модуль 3D-сканирования слепков и моделей
• 5 лицензий Invivo 7
• Регистрационное удостоверение РЗН 2019/8559
• Гарантия 24 месяца с момента калибровки

Опционально: модуль цефалостата (если в будущем планируется ортодонтия), кресло пациента, ИБП повышенной мощности, расширенная гарантия.

Кому подходит, а кому — нет

Подходит

• Имплантологам — для планирования установки до 8 имплантатов в одну челюсть
• Эндодонтистам — для диагностики каналов с разрешением 75 мкм
• Периодонтологам — для оценки уровня альвеолярной кости
• Терапевтам и хирургам — для контроля сложных случаев лечения и удаления
• Многопрофильным стоматологиям без выраженной специализации на ЧЛХ
• Клиникам с ЛОР-кабинетом — для базовой диагностики пазух
• Нужны черепно-лицевые исследования всего черепа — выбирайте Papaya 3D 23×24 или Plus 23×24
• Регулярно требуется ТРГ для ортодонтии — оптимальна Papaya 3D Plus 16×14 со встроенным цефалостатом
• Бюджет ограничен ниже 4 млн ₽ — рассмотрите модели с меньшим FOV (16×8 от того же производителя)

Лучше выбрать другую модель, если

Часто задаваемые вопросы

Можно ли потом дооснастить Papaya 3D 16×14 цефалостатом?

Да. Конструкция аппарата спроектирована с возможностью установки цефалометрической стрелы. Дооснащение выполняется выездом сервисного инженера и занимает один рабочий день. Стоимость дооснащения уточняйте у менеджера — она зависит от типа приёмника (сканирующий или полноформатный One-Shot).

Что лучше: Papaya 3D 16×14 без цефалостата или Papaya 3D Plus 16×14?

Зависит от того, нужна ли вам ТРГ сейчас или в перспективе 1–2 лет. Если ортодонтия в клинике уже есть или точно появится — выгоднее сразу взять Plus: разница в цене (около 550 000 ₽) меньше, чем стоимость отдельного дооснащения. Если ортодонтии нет и не планируется — берите базовую версию 16×14 и сэкономьте.

Какие имплантологические системы поддерживает библиотека ПО?

Theia/Triana содержит библиотеку основных мировых производителей имплантатов: Nobel Biocare, Straumann, Astra Tech, MIS, AnyRidge, Osstem и др. Также доступен импорт STL-моделей сторонних имплантатов. Для углублённого планирования с экспортом хирургического шаблона рекомендуется использовать включённое в комплект ПО Invivo 7.

Сколько электроэнергии потребляет аппарат?

Питание — стандартная розетка 220–240 В, 50/60 Гц. Пиковое потребление в момент экспозиции — около 2,5 кВт; в режиме ожидания — менее 200 Вт. Для надёжности работы рекомендуется подключение через ИБП мощностью от 3 кВА.

Кто выполняет калибровку и периодический контроль качества?

Первичную калибровку выполняет сервисный инженер при пуско-наладке (включено в стоимость монтажа). Далее техобслуживание выполняется раз в 12 месяцев — может быть оформлено как разовая услуга или как годовой сервисный контракт со скидкой.

Поддерживается ли работа с интраоральными сканерами?

Да. STL-модели, полученные с любого современного интраорального сканера (Medit, 3Shape, Dexis, Itero и др.), могут быть совмещены с КТ-объёмом в Theia или Invivo 7 для виртуального планирования имплантации и изготовления хирургического шаблона.
