Чем DVAS-W отличается от типичных настенных рентгенов
Фокусное пятно 0,4 мм — против стандартных 0,8 мм
Размер фокусного пятна напрямую влияет на резкость краёв изображения и видимость мелких структур: дополнительных каналов, периапикальных изменений, кариеса в стадии пятна. У большинства бюджетных настенных рентгенов фокусное пятно составляет 0,7–0,8 мм — это даёт «полутень» (пенумбру) по краям объектов на снимке. Уменьшение фокусного пятна вдвое до 0,4 мм даёт резкие, контрастные границы — особенно заметно при работе с прицельными снимками корней моляров и эндодонтической диагностикой.
Световой центратор — функция уровня томографа
На передней панели тубуса установлен световой центратор, который проецирует точку центрирования прямо на лицо пациента. Это уникальная для класса настенных аппаратов функция — обычно такая система встречается только на крупных томографах. Световая метка показывает оператору, куда конкретно направлен центральный луч, и позволяет точно совместить ось рентгеновского пучка с проекцией нужного зуба. Результат — меньше переснимков из-за неправильного позиционирования.
Сенсорный TFT-дисплей с предустановками
Управление аппаратом — через цветной сенсорный экран, расположенный прямо на блоке тубуса. На дисплее одновременно выводится: размер пациента (взрослый/ребёнок/мелкий), тип приёмника (датчик / CR / плёнка), угол позиционирования по гироскопу, индикатор перегрева, индикатор экспозиции, режим Гида с пиктограммами позиционирования. Интерфейс на русском языке. Это критично для скорости работы — не нужно отходить к настенному пульту, все настройки делаются одним движением руки на дисплее тубуса.
Режим Гида — обучение в процессе работы
При активации режима Гида аппарат автоматически выбирает рекомендуемые параметры экспозиции для конкретного зуба и проекции (ВНЧ резец, ВНЧ клык, ВНЧ моляр, премоляр с прикусом, мандибулярные резец/клык/моляр, моляр с прикусом). На дисплее показываются пиктограммы со схемой позиционирования пациента и положения тубуса. Особенно полезно для ассистентов и врачей, которые редко делают прицельные снимки самостоятельно — снижает количество ошибочных проекций.
Гироскоп позиционирования и индикатор состояния
Встроенный гироскоп показывает текущий угол наклона тубуса с точностью до градуса — это позволяет точно повторять одни и те же проекции при контрольных снимках. Светодиодный индикатор на корпусе меняет цвет в зависимости от состояния аппарата: готовность, экспозиция, охлаждение, ошибка. Видно с любой точки кабинета — оператору не нужно подходить к дисплею, чтобы понять, можно ли снимать.

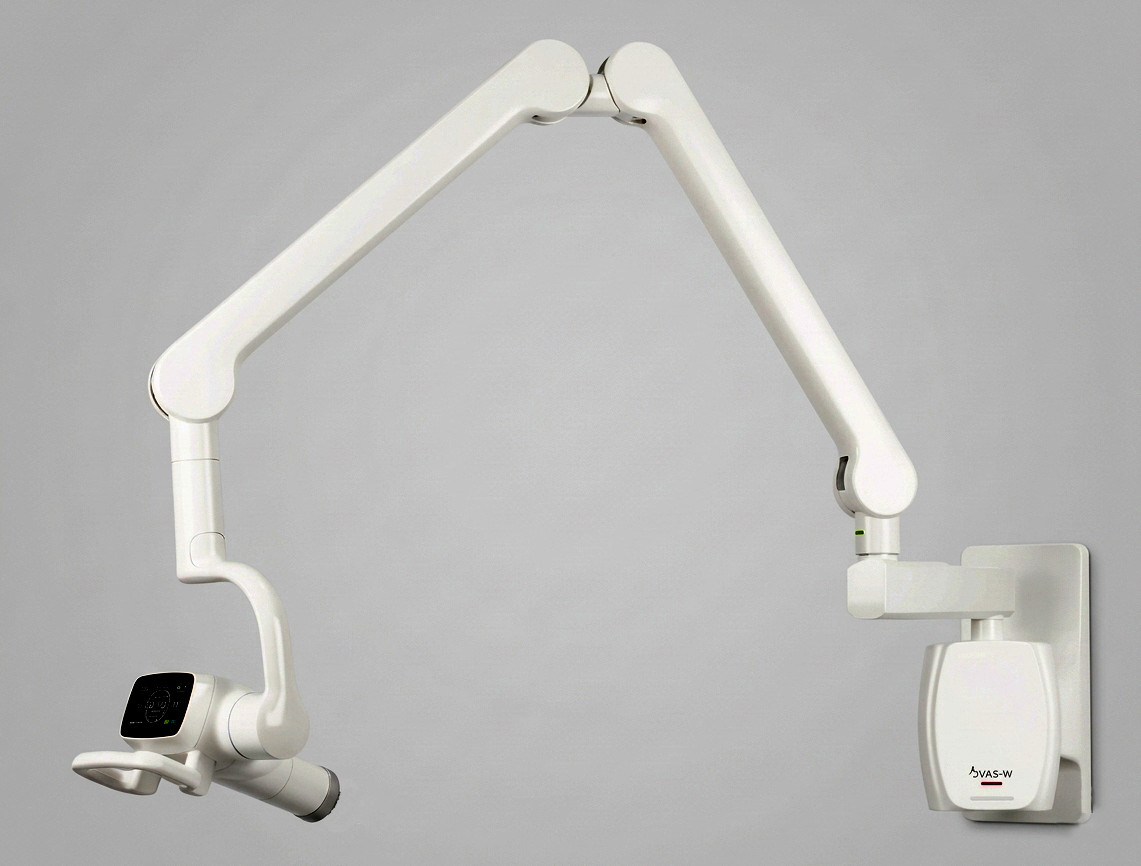

Конструкция плеча — четыре варианта длины
DVAS-W выпускается с шарнирно-сочленённым плечом четырёх стандартных вариантов длины. Выбор зависит от планировки кабинета и количества стоматологических установок, которые должен обслуживать один рентген:
|
Глубина (длина плеча)
|
Вес аппарата
|
Когда выбирать
|
|
1940 мм
|
22 кг
|
Один кабинет, аппарат рядом со стоматологической установкой
|
|
2067 мм
|
22,6 кг
|
Стандартный кабинет средней площади
|
|
2194 мм
|
23,3 кг
|
Кабинет с двумя установками или просторная планировка
|
|
2448 мм
|
24,6 кг
|
Обслуживание двух установок одним аппаратом через перегородку
|
Плечо вращается вокруг настенной точки крепления, тубус — на ±270° вокруг оси, складывается по вертикали на 90°. Это даёт оператору доступ ко всей анатомии пациента без необходимости разворачивать кресло.
Механизм ADM — фиксация без люфта
Доводчик плеча оснащён демпфирующим механизмом ADM (Anti-Drift Mechanism). Плечо плавно перемещается одной рукой и мгновенно фиксируется в новом положении без эффекта «отдачи» или последующего сползания. Это устраняет одну из самых частых проблем дентальных рентгенов — самопроизвольное смещение тубуса во время экспозиции, которое приводит к смазыванию снимка и необходимости пересъёма.
Совместимость с приёмниками изображения
Аппарат совместим с любыми приёмниками рентгеновского излучения, использующимися в современной стоматологии:
- Цифровой интраоральный датчик (визиограф) — оптимальный вариант для современной клиники. Рекомендуется в паре с собственным датчиком Genoray PortView GIX-1 размера 1 или 2.
- Оцифровщик CR (фосфорные пластины) — для клиник с парком гибких пластин разных размеров. Аппарат имеет предустановку режимов экспозиции для CR.
- Рентгеновская плёнка — отдельная предустановка для тех клиник, где плёнка ещё используется (например, в государственных ЛПУ).
Технические характеристики
|
Параметр
|
Значение
|
|
Производитель
|
GENORAY Co., Ltd. (Республика Корея)
|
|
Регистрационное удостоверение
|
РЗН 2024/23405 от 19.08.2024
|
|
Гарантия
|
24 месяца
|
|
Размер фокусного пятна
|
0,4 мм
|
|
Максимальное анодное напряжение
|
70 кВ
|
|
Максимальный анодный ток
|
2 мА
|
|
Фокусное расстояние (SSD)
|
200 мм (минимум)
|
|
Диапазон времени экспозиции
|
0,05 – 1,6 сек
|
|
Напряжение питающей сети
|
100–240 В, 50/60 Гц
|
|
Допустимое колебание сети
|
±10%
|
|
Ток питающей сети
|
3,7 A при 100 В / 1,3 A при 240 В
|
|
Общая фильтрация
|
2,2 мм Al
|
|
Значение половинного слоя
|
2,7 мм Al
|
|
Угол поворота тубуса
|
±270°
|
|
Совместимые приёмники
|
Интраоральный датчик, оцифровщик CR, рентгеновская плёнка
|
Размещение и требования к кабинету
DVAS-W устанавливается на капитальную стену с использованием закладной пластины. Минимальные требования:
- Тип стены — кирпич, бетон или капитальная гипсоблочная стена (не гипсокартон без усиления)
- Минимальная высота потолка — 2200 мм (с учётом сложенного плеча)
- Рекомендуемая высота установки точки крепления — 1500–1600 мм от пола
- Рентгенозащита стен и перегородок — рассчитывается проектной организацией
- Подключение к сети — 220 В через защитный автомат
- Подведение интернет-кабеля или Wi-Fi — для интеграции с визиографом и МИС клиники
Аппарат может устанавливаться в кабинетах стоматологии в жилых зданиях при соблюдении требований СанПиН 2.6.1.1192-03 «Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов».
Сравнение со штативами DVAS-C и DVAS-M
Линейка DVAS включает три модификации, отличающиеся типом крепления — генератор и электроника у всех одинаковые. Выбор зависит от планировки кабинета и режима работы:
|
Модель
|
Тип крепления
|
Габариты (Ш×В×Г)
|
Вес
|
Длина плеча
|
Цена в РФ*
|
|
DVAS-W
|
Настенный
|
200 × 1111 × 1940–2448 мм
|
22–24,6 кг
|
1940 / 2067 / 2194 / 2448 мм
|
250 000 ₽
|
|
DVAS-C
|
Стационарный (с креслом)
|
466 × 2061 × 1141 мм
|
42–44 кг
|
до 1141 мм
|
260 000 ₽
|
|
DVAS-M
|
Мобильный на колёсах
|
748 × 1894 × 1663 мм
|
34 кг
|
до 1200 мм
|
270 000 ₽
|
* Цены указаны на основании прайс-листа производителя на дату публикации. Стоимость монтажа — отдельной услугой (для DVAS-W обязательна закладная пластина и работы по установке).
Состав поставки
- Аппарат DVAS-W в выбранной комплектации по длине плеча
- Закладная пластина для крепления к стене
- Кнопка дистанционной экспозиции с кабелем 3 м
- Силовой кабель и сетевой адаптер
- Документация на русском языке
- Регистрационное удостоверение РЗН 2024/23405
- Гарантия 24 месяца
Часто задаваемые вопросы
На какую стену можно крепить DVAS-W?
На любую капитальную: кирпич, бетон, газобетон с армопоясом, капитальную гипсоблочную перегородку. Гипсокартон без усиления металлическим профилем не подходит — потребуется монтаж закладной пластины со сквозными анкерами через перегородку. На этапе подготовки помещения лучше согласовать тип стены с сервис-инженером поставщика.
Можно ли использовать DVAS-W с плёнкой?
Да. Аппарат имеет три предустановки приёмника: цифровой датчик, CR-пластины и рентгеновская плёнка. Параметры экспозиции автоматически подбираются под выбранный приёмник — врачу не нужно вручную считать кВ и мАс.
Чем DVAS-W отличается от Vatech EzRay Air Wall или Dexis FOCUS?
У DVAS-W фокусное пятно 0,4 мм против 0,7 мм у большинства конкурентов в этой ценовой категории, что даёт более резкое изображение. Уникальная особенность — встроенный световой центратор и режим Гида с пиктограммами позиционирования. По цене DVAS-W конкурентоспособен: на момент публикации — 250 000 ₽ против 220–230 000 ₽ у прямых аналогов; разница окупается меньшим количеством пересъёмов и удобством работы.
Каковы максимальные параметры экспозиции?
Анодное напряжение — до 70 кВ, анодный ток — до 2 мА, время экспозиции — до 1,6 секунды. Этого достаточно для всех видов прицельной интраоральной съёмки взрослых пациентов любой комплекции. Для повседневной работы со взрослым пациентом средней комплекции типичные параметры: 60 кВ, 2 мА, 0,12–0,25 сек на цифровом датчике.
Можно ли подключить DVAS-W к существующей МИС клиники?
Аппарат сам по себе не требует подключения к МИС — он только формирует рентгеновский импульс. Изображение получает визиограф (например, Genoray PortView GIX-1), и именно от ПО визиографа зависит интеграция с МИС. PortView совместим со всеми основными МИС по протоколу TWAIN.
Какой срок поставки?
При наличии на складе в Москве — от 5 рабочих дней с момента оплаты. При отсутствии на складе — поставка из Кореи занимает 6–8 недель морем или 2–3 недели авиа-доставкой (за отдельную плату).
