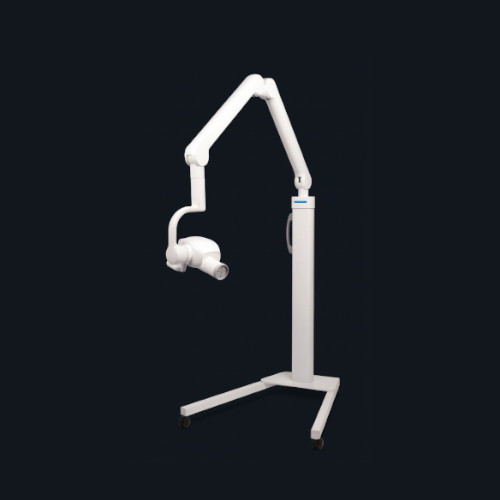

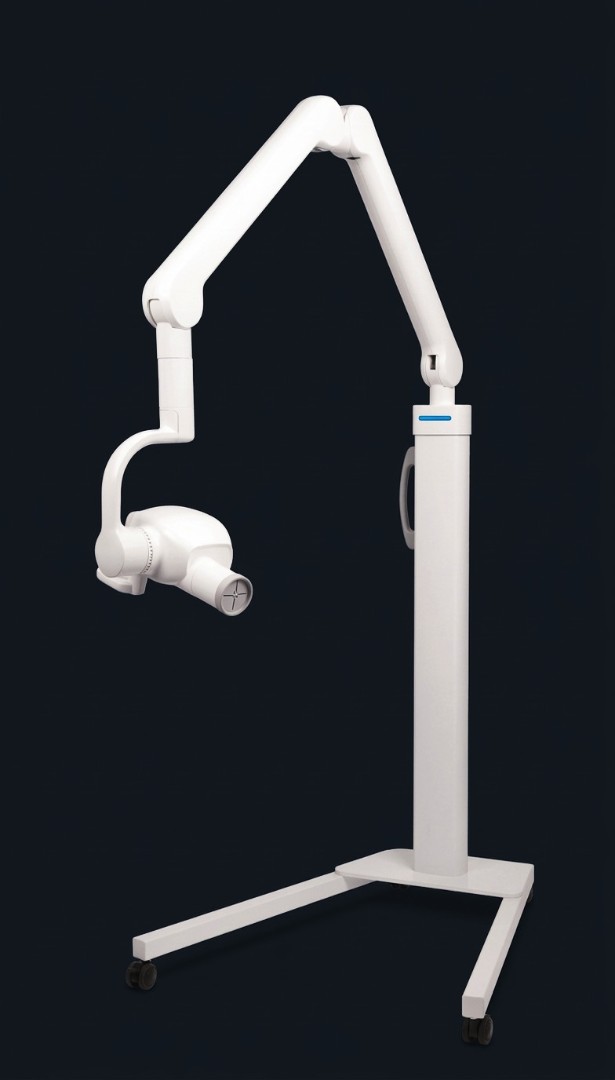

Мобильный дентальный рентгеновский штатив DVAS-M

Когда мобильный рентген окупается

DVAS-M рационален в следующих сценариях:

• Клиника с 2–4 кабинетами без отдельного рентгена. Один аппарат обслуживает все кабинеты по запросу врача. Окупаемость выше, чем установка четырёх настенных DVAS-W.
• Аренда помещения без капитального ремонта. Когда нельзя сверлить стены и пол, мобильный рентген — единственный вариант. После окончания аренды легко переезжает на новое место.
• Выездная стоматология. Мобильные стоматологические бригады, работа на дому у маломобильных пациентов, обслуживание пансионатов и интернатов.
• Стационары и хирургические отделения. Рентген подвозится к лежачему пациенту в палату или в операционную для интраоперационного контроля.
• Резервный аппарат в крупной клинике. На случай поломки основного настенного рентгена, или при пиковой загрузке (например, ортодонтический день, когда нужно сделать много прицельных).
• Учебные классы стоматологических факультетов. Аппарат используется на учебных приёмах и перемещается между фантомными залами.

Конструктивные особенности

Трёхопорная база с центром тяжести

Колёсная база выполнена в форме трилучевой звезды — это конструктивно самая устойчивая форма для мобильного оборудования. Аппарат не опрокидывается при выдвинутом на максимум плече, чего не скажешь о двухопорных или четырёхопорных стойках с одинаковой массой. Габариты базы — 748 × 1663 мм, при общей высоте колонны 1894 мм.

Тормозные колёса с фиксацией

Все колёса оснащены индивидуальной тормозной системой — после позиционирования аппарата возле пациента колёса блокируются нажатием педали. Это исключает любое смещение во время экспозиции и обеспечивает воспроизводимость снимка.

Длина плеча 1200 мм

Тубус выдвигается от центральной колонны на расстояние до 1200 мм по горизонтали и регулируется по вертикали в диапазоне от 600 мм (нижнее положение) до 1200 мм (верхнее). Этого достаточно, чтобы дотянуться до любой точки рта пациента, сидящего в стоматологическом или обычном кресле. Плечо складывается «в книжку» для компактного перемещения.

Вес 34 кг — компромисс между стабильностью и манёвренностью

Вес DVAS-M на 8–10 кг меньше стационарного DVAS-C — это сделано осознанно, чтобы один человек мог свободно перемещать аппарат между кабинетами. При этом база из стальной звезды обеспечивает достаточный противовес. Для сравнения: настенный DVAS-W при сопоставимой длине плеча весит всего 22–24 кг, потому что не несёт собственное основание.

Технологические особенности

Все ключевые технологии линейки DVAS реализованы и в мобильном исполнении:

• Фокусное пятно 0,4 мм — резкие, контрастные границы объектов. Стандарт качества томографов в формате интраорального аппарата.
• Световой центратор проецирует точку на лицо пациента — точное позиционирование с первой попытки.
• Сенсорный TFT-дисплей с интерфейсом на русском языке прямо на тубусе.
• Гироскоп для точного определения угла наклона тубуса.
• Режим Гида с пиктограммами позиционирования для 8 типовых проекций (ВНЧ резец/клык/моляр, премоляр с прикусом, мандибулярные зубы, моляр с прикусом).
• Световой индикатор состояния аппарата меняет цвет (готовность / экспозиция / охлаждение / ошибка).
• Механизм ADM — плечо фиксируется без люфта и не сползает.
• Поддержка цифрового датчика, CR и плёнки с предустановками экспозиции для каждого типа приёмника.

Технические характеристики

Габариты и подвижность

• Ширина базы — 748 мм
• Высота колонны — 1894 мм
• Глубина базы — 1663 мм
• Длина плеча (макс.) — 1200 мм
• Вертикальный диапазон тубуса — 600–1200 мм
• Поворот тубуса вокруг оси — ±270°
• Наклон тубуса — 60° / 90°
• Вес — 34 кг ± 5%

Сравнение со штативами DVAS-W и DVAS-C

Ограничения мобильной конструкции

Честно об ограничениях DVAS-M по сравнению с настенным или стационарным:

• Калибровка после перемещения. Если аппарат часто перевозят между кабинетами, рекомендуется ежеквартальная проверка геометрии — для гарантированного качества снимков.
• Занимает площадь в кабинете. DVAS-M не убирается «в стену» — он всегда стоит на полу, занимая около 0,7 м² (база 0,75 × 1,7 м).
• Меньшее плечо, чем у настенного. Максимум 1200 мм против 1940–2448 мм у DVAS-W. Аппарат всегда должен стоять близко к пациенту.
• Чувствителен к качеству пола. На пороги, кабель-каналы и неровные стыки колёсная база реагирует подёргиванием. В клиниках с порогами между кабинетами требует осторожности при перемещении.

Если эти ограничения для вашей клиники критичны, имеет смысл рассмотреть DVAS-W (настенный) — он лишён всех перечисленных недостатков, но привязан к одной точке.

Условия эксплуатации

• Капитальный ровный пол без значительных порогов между помещениями
• Подключение к стандартной розетке 220 В
• Минимальная высота помещений — 2050 мм (с учётом сложенного аппарата)
• Свободный проход в дверях шириной от 800 мм
• Рентгенозащита кабинетов, где используется аппарат — по нормам СанПиН
• Колонна DVAS-M на трёхопорной базе с тормозными колёсами
• Кнопка дистанционной экспозиции с кабелем 3 м
• Силовой кабель с защитой от случайного отключения
• Документация и руководство по эксплуатации на русском языке
• Регистрационное удостоверение РЗН 2024/23405
• Гарантия 24 месяца

Состав поставки

Часто задаваемые вопросы

Можно ли возить DVAS-M по лестницам?

Нет. Колёсная база рассчитана только на ровные горизонтальные поверхности. Если в клинике есть лестница, которую нужно преодолевать (например, между этажами без лифта), аппарат лучше распределить между этажами по разным конфигурациям, либо использовать DVAS-W на каждом этаже.

Сколько времени уходит на перемещение между кабинетами?

При подготовленных помещениях (нет порогов, двери шириной 800+ мм) — около 1–2 минут на перемещение между соседними кабинетами с фиксацией тормозов и подключением к сети. На практике в клинике, где DVAS-M обслуживает 3 кабинета, ассистент успевает делать снимки в потоке 8–10 пациентов в час без задержек.

Подойдёт ли для государственной поликлиники?

Да, DVAS-M часто закупается государственными ЛПУ именно из-за гибкости размещения и отсутствия необходимости в капитальном монтаже. Аппарат имеет действующее РУ Росздравнадзора, поставляется по ФЗ-44/223, полная документация на русском языке.

Чем DVAS-M отличается от других мобильных рентгенов на рынке?

Главные отличия: фокусное пятно 0,4 мм (у большинства мобильных аналогов 0,7 мм), световой центратор на тубусе, сенсорный дисплей с интерфейсом на русском языке, режим Гида с пиктограммами позиционирования. По цене сопоставим с прямыми аналогами (Evolution X3000 Mobile, X-Mind DC Mobile). Для большинства клиник DVAS-M даёт лучшее соотношение цена/возможности.

Какой производительности аккумулятора хватает на смену?

DVAS-M — сетевой аппарат, питается от обычной розетки 220 В. Аккумулятора нет, аппарат всегда работает «от стены». При смене кабинета его нужно подключать к ближайшей розетке. Это намеренный выбор производителя: сетевое питание даёт стабильную дозу при каждом снимке, тогда как аккумулятор постепенно разряжается, и параметры экспозиции могут «плавать».

Можно ли использовать DVAS-M для портативной работы — например, в поездках?

Технически — да, аппарат можно перевезти в багажном отсеке машины, но это нерационально. Для выездной работы и поездок производитель Genoray предлагает портативные ручные рентгены серии PORT-X (PORT-X IV, PORT-X IVе, PORT-X II NEW) — они весят 2–3 кг и помещаются в сумку. DVAS-M предназначен для перемещения внутри одного здания, не между объектами.
