Когда выбирать размер 2

Универсальная работа со взрослыми пациентами

Активная зона 26 × 34 мм охватывает 2–3 зуба за одну экспозицию — это стандарт для большинства диагностических задач. Снимок одного моляра целиком с корнями, прицельный снимок премоляра, периапикальная диагностика — всё это размер 2 делает в один кадр без необходимости дополнительных экспозиций.

Прицельные снимки моляров

Моляр взрослого человека имеет длину 20–22 мм от коронки до апекса корня. У датчика размера 1 (активная зона 30 мм по длинной стороне) запас минимален — кадрирование с обрезом части коронки или корня. Размер 2 (34 мм) даёт уверенный запас по краям, что особенно важно для эндодонтической диагностики и контроля обтурации каналов нижних моляров.

Интерпроксимальные (прикусные) снимки

Bitewing-снимки — это диагностика контактных пунктов и придёсневого кариеса между молярами и премолярами. Стандартно используется датчик размера 2, который позволяет за один снимок захватить контакты от премоляра до второго моляра как на верхней, так и на нижней челюсти. Размер 1 для этой задачи слишком мал.

Имплантологический контроль

При контрольной съёмке после установки имплантата нужно видеть и сам имплантат с резьбой, и соседние зубы (для оценки сохранения «soft tissue»), и альвеолярный гребень вокруг. Это около 25–30 мм по длинной оси — размер 2 (34 мм) даёт запас по краям, размер 1 кадрирует.

Хирургическая стоматология и периодонтология

Прицельный снимок зоны атрофии костной ткани, оценка состояния периодонта вокруг группы зубов, контроль ретенции зубов мудрости — все эти задачи требуют захвата нескольких зубов в один кадр. Размер 2 универсален для хирургического приёма.

Технические характеристики

В чём преимущество перед размером 1 (технически)

Динамический диапазон 75 дБ против 57 дБ

Динамический диапазон — это способность датчика одновременно различать самые тёмные и самые светлые участки изображения. У размера 2 этот параметр на 18 дБ выше (в линейном выражении — почти в 8 раз). На практике: на одном снимке одновременно видна и плотная эмаль (светлая), и периодонтальная щель (тёмная), без необходимости делать два снимка с разной экспозицией. Это сокращает количество «передержанных» и «недодержанных» снимков, особенно у пациентов с большим количеством металлических конструкций (коронки, штифты).

Больше пикселей — больше диагностической информации

2,2 Мп против 1,5 Мп у размера 1. При одинаковом размере пикселя (20 мкм у обоих) большее количество пикселей у размера 2 даёт возможность работать с увеличением — увеличивать снимок на экране без потери детализации. Эндодонтистам это особенно важно для оценки сложных каналов и трещин корня.

Одинаковое разрешение — без компромиссов

Несмотря на больший размер активной зоны, теоретическое разрешение у размера 2 такое же, как у размера 1 — до 25 пар линий/мм. Это значит, что детализация на единицу площади одинаковая, и размер 2 не «размывается» по сравнению с малым датчиком. Это редкое свойство — у некоторых конкурентов больший датчик даёт меньше пл/мм.

Технологические особенности линейки PortView

Эти возможности одинаковы у обоих размеров (1 и 2), но их стоит ещё раз перечислить — они отличают GIX-1 от конкурентов в этой ценовой категории:

• Японская матрица Hamamatsu Photonics — один из мировых лидеров в области фотодетекторов. Высокий квантовый выход и низкий уровень шумов.
• Фотодиодный автотригер — автоматическое детектирование излучения. Работает с любым рентген-аппаратом, включая старые плёночные.
• Корпус с защитой IP68 — максимальный класс защиты от воды и пыли. Можно полноценно дезинфицировать.
• Армированный кабель 2 м — внутренняя стальная оплётка и усиленный переходник. Самое слабое место визиографа защищено.
• USB-подключение без оцифровщика — напрямую к ПК. Меньше точек отказа, проще монтаж.
• Низкоуровневые фильтры для работы в разных режимах экспозиции.

Программное обеспечение PortView / Theia

В комплект входит USB-носитель с фирменным ПО. Бессрочная лицензия, неограниченное число рабочих мест.

• Автоматическая обработка изображения сразу после экспозиции
• Фильтры повышения резкости, инверсии, контурных границ
• Инструменты измерения расстояний, углов, плотности
• Карта пациента с историей всех снимков по каждому зубу
• Стандартная стоматологическая схема (FDI / Universal / Palmer)
• Экспорт в DICOM 3.0, JPEG, PNG, TIFF
• Интеграция с МИС по TWAIN-протоколу

Совместимость с рентген-аппаратами

Универсальная совместимость с любыми источниками рентгеновского излучения благодаря фотодиодному автотригеру:

• Все модели Genoray: DVAS-W, DVAS-C, DVAS-M, PORT-X IV, PORT-X II NEW, PORT-X IVе
• Vatech EzRay Air Wall, EzRay Air Portable, EzRay Air
• Dexis FOCUS (KaVo)
• Owandy RX DC New, X-Mind DC, X-Mind Unity
• Carestream Kodak CS2100, CS2200
• Старые плёночные аппараты — работа по автотригеру без синхронизации

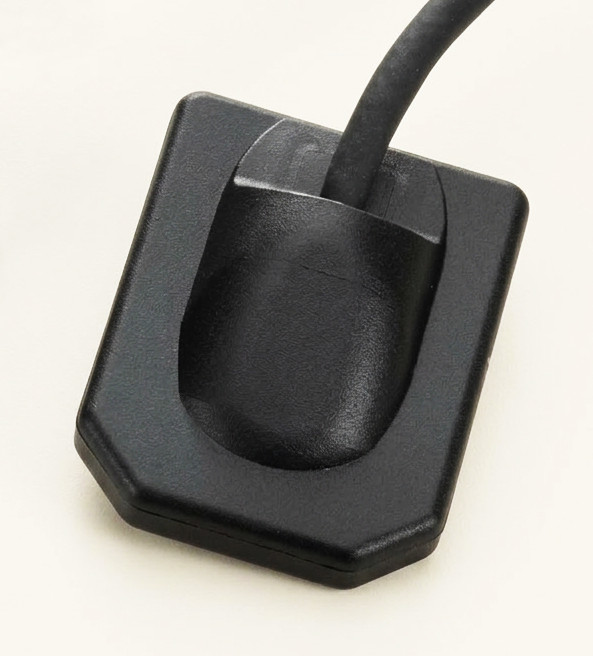

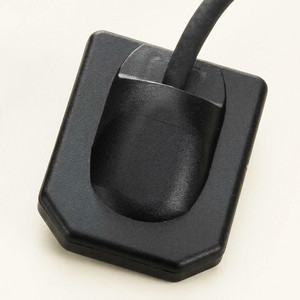

• Датчик PortView GIX-1 размер 2 с армированным кабелем 2 м
• USB-носитель с ПО PortView/Theia (бессрочная лицензия)
• Силиконовые защитные чехлы — 2 шт.
• Полимерные одноразовые гигиенические чехлы — упаковка
• Держатели для крепления датчика (позиционеры)
• Документация на русском языке
• Регистрационное удостоверение РЗН 2022/19099
• Гарантия 24 месяца

Состав поставки

Сравнение размеров 1 и 2

* Цены указаны на основании прайс-листа производителя на дату публикации.

Когда лучше выбрать оба размера

Стратегия двух датчиков (1 + 2) рекомендуется клиникам, которые попадают в одну из категорий:

• Стоматологии полного цикла с детским приёмом
• Многопрофильные клиники с потоком пациентов от 20 в день
• Ортодонтические клиники (часто нужны прицельные фронтальных зубов)
• КЛКТ-центры, оказывающие также услуги прицельной рентгенографии

Если в клинике только один датчик — в подавляющем большинстве случаев выбирают именно размер 2, так как он закрывает 95% диагностических задач у взрослых пациентов. Размер 1 — это вторая покупка, когда уже понятно, что определённой категории пациентов универсальный датчик не подходит.

Часто задаваемые вопросы

Можно ли датчиком размера 2 делать снимки детям?

Технически — можно, но не всегда комфортно. Дети младше 8–10 лет с маленькой полостью рта и развитым рвотным рефлексом могут реагировать негативно. Для смешанного приёма (взрослые + подростки) размер 2 подходит. Для отдельной детской клиники с пациентами от 3 лет всё же лучше иметь размер 1.

Чем GIX-1 размера 2 отличается от Vatech EzSensor 2.0 или Carestream RVG 5200?

У GIX-1 — японская матрица Hamamatsu, динамический диапазон 75 дБ, фотодиодный автотригер, IP68. По цене (около 185 000 ₽) GIX-1 размера 2 заметно выгоднее EzSensor HD (около 313 000 ₽) и Carestream RVG (от 220 000 ₽). По качеству изображения сопоставим — реальное разрешение около 20 пл/мм, что является верхней категорией среди современных визиографов.

Чем отличается размер пикселя 20 мкм от 19 мкм у конкурентов?

Размер пикселя у GIX-1 — 20 мкм. У некоторых дорогих конкурентов (Schick 33, Carestream RVG 6200) — 19 мкм. Разница в 1 мкм даёт около 5% увеличения разрешения, что на практике почти не различимо человеческим глазом. Для уверенной диагностики в стоматологии достаточно разрешения 18–20 пл/мм, которое GIX-1 даёт уверенно.

Сколько служит датчик?

Производитель заявляет ресурс не менее 5 лет интенсивной эксплуатации (8–10 снимков в день). На практике в наших поставках есть датчики, работающие по 7–8 лет без замены. Самое уязвимое место — кабель в области переходника, и именно там у GIX-1 усиленная конструкция. Силиконовые чехлы рекомендуется менять раз в 6–12 месяцев, одноразовые гигиенические — на каждого пациента.

Что делать, если датчик сломался?

Гарантийный срок — 24 месяца. В этот период замена/ремонт выполняется бесплатно через сервисный центр Genoray в Москве (с возможностью отправки в Корею в сложных случаях). После окончания гарантии — постгарантийный ремонт; чаще всего меняется кабель с переходником (около 25–30% стоимости нового датчика). Если повреждена матрица — экономически целесообразнее купить новый датчик.

Можно ли использовать GIX-1 без своего ПО — через собственную МИС?

Да. ПО PortView необходимо только для драйверов (Windows распознаёт датчик через них). Но захват и обработка снимка может осуществляться через любую МИС с поддержкой TWAIN-протокола. На практике большинство клиник всё же используют PortView для базовой обработки и пересылают готовые JPEG/DICOM в свою МИС.
