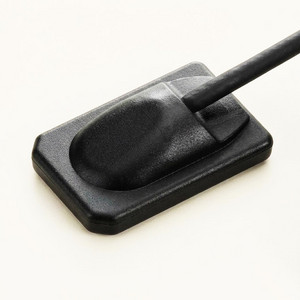

Интраоральный датчик для дентального рентгена PortView GIX-1 (размер 1)

Когда выбирать именно размер 1

Детская стоматология

В детской практике GIX-1 размера 1 — почти безальтернативный выбор. У ребёнка 4–10 лет полость рта в 1,5–2 раза меньше, чем у взрослого, и универсальный «взрослый» датчик размера 2 (26 × 34 мм) часто упирается в нёбо или вызывает выраженный рвотный рефлекс. Меньший датчик 20 × 30 мм размещается комфортно, ребёнок не пугается, исследование делается с первой попытки. Если в клинике есть детский приём — размер 1 обязателен.

Фронтальные зубы (резцы и клыки)

Передняя группа зубов на верхней и нижней челюсти узкая. Если попытаться сделать прицельный снимок резца или клыка датчиком размера 2, активная область датчика выйдет далеко за пределы целевого зуба, и снимок будет «зашумлён» соседними структурами. Узкий датчик размера 1 точно соответствует ширине фронтального зуба и даёт более «чистое» изображение в области интереса.

Узкая зубная дуга у взрослых

Примерно у 10–15% взрослых пациентов нёбо настолько узкое (брахицефалический или долихоцефалический тип черепа), что размер 2 либо не помещается, либо размещается с большим дискомфортом. Для таких пациентов размер 1 — единственный комфортный вариант.

Пациенты с рвотным рефлексом

Около 5–8% взрослых пациентов имеют выраженный gag-рефлекс (рвотный рефлекс), который активируется при контакте инородного предмета с задней третью языка или мягким нёбом. Меньший датчик размера 1 в большинстве случаев позволяет провести съёмку без активации рефлекса. Альтернатива (применение лидокаин-спрея или седации) сложнее, дороже и не всем подходит.

Эндодонтия одиночных зубов

Для прицельной диагностики одного зуба (трещина корня, поиск дополнительного канала, контроль обтурации) размер 1 даёт более локализованное изображение целевой области. Размер 2 захватывает соседние структуры, которые могут «отвлекать» внимание при анализе снимка.

Технические характеристики

Ключевые технологические особенности

Японская HD-матрица Hamamatsu Photonics

Сцинтиллятор и КМОП-матрица датчика производятся компанией Hamamatsu Photonics — одним из мировых лидеров в области фотодетекторов для медицинской визуализации. Это означает: высокий квантовый выход (больше фотонов фиксируется на каждый рентгеновский импульс), низкий уровень собственного шума и высокая контрастность изображения даже при минимальной экспозиции. Заявленное теоретическое разрешение — до 25 пар линий/мм; фактическое (используемое в диагностике) — около 18–20 пл/мм, что находится в верхней категории качества визиографов.

Фотодиодный автотригер

Датчик оснащён встроенным фотодиодом, который автоматически детектирует начало рентгеновского импульса и запускает съёмку. Не нужна синхронизация с рентген-аппаратом — GIX-1 работает с любым источником излучения, включая старые плёночные аппараты без цифровой синхронизации. Это критичная функция для клиник, которые покупают визиограф к уже установленному рентгену — не нужно менять рентген-аппарат.

Влагозащита IP68 — максимальная для электроники

Корпус датчика соответствует стандарту IP68 — это самый высокий уровень защиты от пыли и воды, при котором допускается даже погружение в воду. На практике это значит: датчик можно полноценно дезинфицировать любыми разрешёнными для медицины средствами без риска повреждения электроники. Силиконовые чехлы (в комплекте) дополнительно защищают корпус от истирания.

Армированный кабель 2 м

Место соединения кабеля с датчиком — самое уязвимое место любого визиографа. Кабель GIX-1 имеет внутреннее армирование стальной оплёткой и усиленный переходник, что обеспечивает многократно более долгий срок службы по сравнению с обычными визиографами. На этот элемент чаще всего не распространяется гарантия у конкурентов — у GIX-1 он входит в стандартную гарантию 24 месяца.

USB-интерфейс без оцифровщика

Датчик подключается напрямую к USB-порту компьютера. Не требуется промежуточный блок оцифровки, как у некоторых конкурентов — это меньше точек отказа, меньше кабелей в рабочей зоне и проще монтаж. Поддержка стандарта TWAIN означает совместимость с любым стоматологическим ПО, которое умеет работать с TWAIN-источниками — а это практически все МИС российского рынка.

Программное обеспечение PortView / Theia

В комплект входит USB-накопитель с фирменным программным обеспечением Genoray PortView (версия Theia). Лицензия — бессрочная, на неограниченное количество рабочих мест. Основные возможности:

• Захват изображения и автоматическая подгонка яркости/контраста
• Фильтры обработки: повышение резкости, инверсия, выделение каналов
• Инструменты измерения расстояний и углов прямо на снимке
• Карта пациента с сохранением всей истории снимков по зубам
• Стандартизированная стоматологическая схема зубов (FDI или Universal)
• Экспорт в DICOM 3.0 и привычные форматы (JPEG, PNG, TIFF, BMP)
• Интеграция с любыми МИС по протоколу TWAIN

Совместимость с рентген-аппаратами

GIX-1 (размер 1) совместим со всеми распространёнными источниками рентгеновского излучения благодаря фотодиодному автотригеру. Тестированы и работают:

• Все модели Genoray: DVAS-W, DVAS-C, DVAS-M, PORT-X IV, PORT-X II NEW, PORT-X IVе
• Vatech EzRay Air, EzRay Air Wall, EzRay Air Portable
• Dexis FOCUS (KaVo)
• Owandy RX DC New, X-Mind DC
• Acteon X-Mind Unity и X-Mind DC
• Carestream Kodak CS2100
• Старые плёночные рентгены (Trophy, IRIX, и др.) — работает по автотригеру
• Датчик PortView GIX-1 размера 1 с армированным кабелем 2 м
• USB-носитель с ПО PortView/Theia (бессрочная лицензия, неограниченное число копий)
• Силиконовые защитные чехлы — 2 шт.
• Полимерные гигиенические одноразовые чехлы — упаковка
• Держатели для крепления датчика (позиционеры)
• Документация на русском языке
• Регистрационное удостоверение РЗН 2022/19099
• Гарантия 24 месяца

Состав поставки

Сравнение размеров: 1 и 2

* Цены указаны на основании прайс-листа производителя на дату публикации.

Стоит ли клинике сразу купить оба размера

В большинстве крупных и средних стоматологий — да, это рационально. Стратегия двух датчиков (1 и 2) даёт максимум комфорта пациентам и минимум пересъёмов. На детском приёме и для фронтальных зубов используется размер 1, в остальных случаях — размер 2. По нашему опыту с поставкой GENORAY, около 35–40% всех снимков делается именно на размере 1, если он есть в клинике.

Если бюджет ограничивает покупку до одного датчика и в клинике нет детского приёма — выбирайте размер 2. Если есть детский приём или часто работаете с фронтальными зубами и узкой дугой — однозначно размер 1.

Часто задаваемые вопросы

Можно ли датчиком размера 1 делать снимки моляров взрослого?

Технически да, но получится только частичный снимок — активной зоны 20 × 30 мм недостаточно, чтобы захватить весь моляр со всеми корнями. Для моляров предназначен размер 2 (26 × 34 мм). Если клиника закупает только один датчик, и в основном нужна работа со взрослыми, размер 2 универсальнее.

Чем GIX-1 отличается от Vatech EzSensor 1.0 (детского)?

У GIX-1 размер активной зоны 20 × 30 мм, у EzSensor 1.0 — около 22 × 30 мм. Размер пикселя у обоих 20 мкм. Главные отличия GIX-1: японская матрица Hamamatsu (у EzSensor — корейская), фотодиодный автотригер для совместимости со старыми рентгенами, влагозащита IP68 (у EzSensor — IP67), армированный кабель в стандартной комплектации. По цене GIX-1 размера 1 (около 165 000 ₽) выгоднее EzSensor 1.0 (около 313 000 ₽).

Подходит ли GIX-1 для имплантологического планирования?

Прицельный снимок с GIX-1 информативен для оценки уровня альвеолярной кости вокруг имплантата, контроля установки, диагностики периимплантита. Для предоперационного планирования с подбором размера имплантата нужны 3D-данные с компьютерного томографа — GIX-1 их не заменяет. Это разные классы оборудования: визиограф для прицельных 2D-снимков, томограф для объёмной диагностики.

Какая лучевая нагрузка при съёмке цифровым датчиком?

У цифровых датчиков с КМОП-матрицей чувствительность в 5–8 раз выше плёночной — это позволяет сократить экспозицию и, соответственно, дозу на пациента. Типичная доза при прицельном снимке цифровым датчиком — около 1–3 мкЗв, что эквивалентно 1–2 дням естественного фонового облучения. Для сравнения: плёночный снимок даёт около 7–10 мкЗв.

Нужны ли расходные материалы и какие?

Регулярно требуются одноразовые полимерные гигиенические чехлы — они надеваются на датчик перед каждым пациентом. Стартовый запас входит в комплект. Силиконовые защитные чехлы — многоразовые, меняются по мере износа (обычно 1 раз в 6–12 месяцев). Позиционеры (держатели) могут потребоваться разные для разных групп зубов — продаются отдельно.

Совместим ли GIX-1 с моей МИС?

ПО PortView/Theia поддерживает протокол TWAIN — это значит, что снимок можно получить из любой МИС, которая умеет «вытягивать» изображение из TWAIN-устройств. Российские МИС с поддержкой TWAIN: Stomatology.pro, Dental4Windows, ClinicIQ, IDENT, ArchiMED, 1С:Медицина. Перед покупкой стоит уточнить у разработчика своей МИС, поддерживается ли TWAIN.
