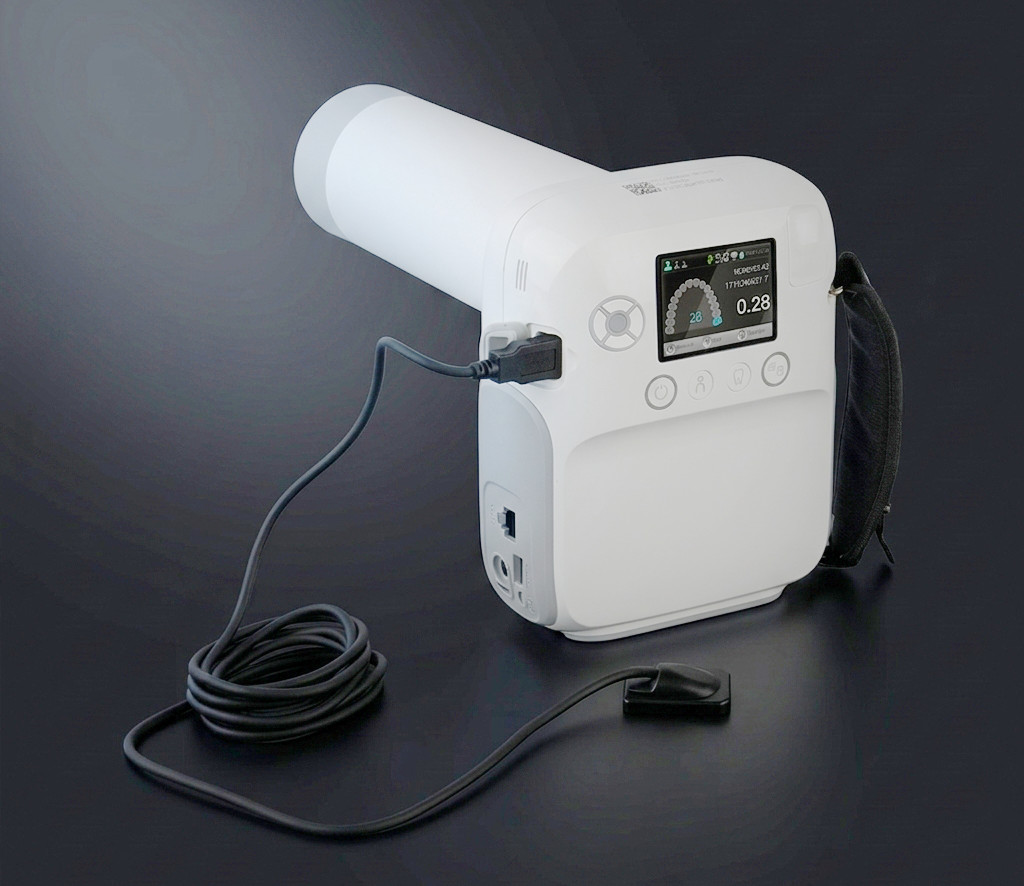

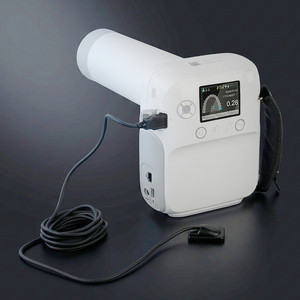

Портативный дентальный рентгеновский аппарат PORT-X IV (с датчиком размер 1)

Концепция All-In-One: один аппарат вместо трёх

Классическая схема портативной рентгенодиагностики требует трёх связанных устройств: рентген-излучатель, интраоральный датчик (визиограф) и компьютер с ПО. Это значит провода, USB-удлинители, поиск розетки и регулярные технические проблемы. PORT-X IV ликвидирует эту цепочку, интегрируя всё в один корпус весом 1,5 кг.

Что входит в концепцию All-In-One

• Рентгеновский излучатель — высокочастотная трубка с фокусным пятном 0,4 мм (премиум-класс) и анодным напряжением 70 кВ.
• Интраоральный датчик PortView GIX-1 — японская матрица Hamamatsu Photonics, защита IP68, разрешение до 25 пар линий/мм. В комплекте доступен Размер 1 (для детей и фронтальных зубов) или Размер 2 (универсальный).
• Цветной IPS-дисплей 2,4 дюйма с плотностью 368 ppi — мгновенный просмотр снимка с любого ракурса. Не нужно подходить к компьютеру для проверки.
• Встроенная база пациентов — каждый снимок автоматически привязывается к карте пациента, которую можно создать или отредактировать прямо на аппарате через трекбол.
• Wi-Fi модуль — синхронизация с компьютером клиники, мобильное приложение для iOS и Android, обновления прошивки по воздуху.

Кому подходит PORT-X IV All-In-One

Эндодонтистам и хирургам — на каждом приёме

При лечении каналов под микроскопом или сложном удалении часто нужны промежуточные контрольные снимки: «зашли ли в нужный канал», «пройден ли изгиб», «достигнут ли апекс». Каждый раз поднимать пациента в рентген-кабинет — это потеря 5–10 минут. PORT-X IV позволяет сделать прицельный снимок прямо у кресла, не отрываясь от лечения. По нашему опыту, в эндодонтической практике аппарат окупается за 6–8 месяцев только за счёт ускорения приёма.

Имплантологам — на этапе установки и контроля

Контрольный снимок после установки имплантата — обязательная процедура. С PORT-X IV его можно сделать прямо в хирургическом кресле, без перевозки пациента в другой кабинет. Это критично, когда пациент после седации и плохо переносит перемещения. Снимок сразу виден на дисплее — можно убедиться в корректной установке и при необходимости скорректировать положение до закрытия раны.

Выездной стоматологии и стационарам

Полная автономность (аккумулятор на 400 снимков), вес 1,5 кг и помещаемость в обычную сумку делают PORT-X IV единственным разумным выбором для:

• Выездной помощи маломобильным пациентам на дому
• Работы с пациентами в пансионатах, интернатах, хосписах
• Гуманитарных миссий и работы в труднодоступных регионах
• Интраоперационного контроля в стационарах хирургии
• Реабилитационных и неврологических отделений с лежачими пациентами

Детской и геронтологической стоматологии

Маленьких детей и пожилых пациентов с ограниченной подвижностью часто сложно правильно усадить в стоматологическое кресло и тем более перевести в отдельный рентген-кабинет. С PORT-X IV врач подходит к пациенту в комфортной для него позе — это снимает стресс и улучшает кооперацию.

Ветеринарной стоматологии

PORT-X IV активно используется в ветеринарной практике для диагностики у крупных животных, транспортировка которых ограничена. Возможность работать «с рук» делает его удобным для съёмки в условиях фиксации животного.

Технические особенности

Фокусное пятно 0,4 мм — стандарт томографов

Размер фокусного пятна напрямую определяет резкость границ объектов на снимке. У большинства бюджетных портативных рентгенов фокусное пятно составляет 0,7–0,8 мм — это даёт «полутень» (пенумбру) по краям зубов и затрудняет диагностику тонких структур: дополнительных каналов, трещин корня, периодонтальной щели. У PORT-X IV фокусное пятно 0,4 мм — это уровень дорогих стационарных рентгенов и томографов. Резкость снимка сопоставима с лучшими настенными системами.

Мощность 70 кВ — широкий диапазон пациентов

Анодное напряжение 70 кВ — выше, чем у бюджетных портативных аппаратов (обычно 60 кВ). Большая мощность позволяет уверенно работать с пациентами любой комплекции, включая крупных мужчин с массивной нижней челюстью и пациентов с множественными металлическими конструкциями (коронки, штифты, имплантаты). Время экспозиции составляет 0,5 секунды для цифрового датчика и до 1,6 секунды для плёнки.

Эргономика для работы одной рукой

Корпус разработан для удержания одной рукой с возможностью оперативной настройки большим пальцем. Трекбол позволяет навигировать по меню без необходимости класть аппарат. Кнопок управления всего четыре — освоение оператором занимает один рабочий день. Эта эргономика принесла PORT-X IV премию Red Dot Award 2017 — одну из самых престижных международных наград в области промышленного дизайна.

Аккумулятор на полный рабочий день

Встроенный полимерный литиевый аккумулятор 22,2 В обеспечивает до 400 экспозиций на одной полной зарядке при времени экспозиции 0,5 секунды. Это эквивалентно полному рабочему дню для самого активного клинического приёма. Функция «Спящий режим» с настраиваемым таймером дополнительно экономит заряд между снимками. Полная зарядка занимает около 2,5 часов; быстрая зарядка до 80% — около 1 часа.

Wi-Fi и мобильное приложение

Wi-Fi модуль работает в двух направлениях. Во-первых, снимки автоматически синхронизируются с рабочей станцией клиники для архивации и работы в МИС. Во-вторых, врач может работать со снимками с мобильного устройства — приложение Genoray для iOS и Android позволяет просматривать, редактировать и отправлять снимки. Это удобно для удалённых консультаций и пересылки изображений пациенту в мессенджер.

Технические характеристики

Состав поставки

• Рентгеновский аппарат PORT-X IV с встроенным аккумулятором
• Цифровой интраоральный датчик PortView GIX-1 (Размер 1 или Размер 2 — на выбор)
• USB-кабель 2 м (армированный) для подключения датчика
• Карта Micro SD
• Зарядное устройство и сетевой кабель
• Силиконовые защитные чехлы для датчика
• Полимерные одноразовые гигиенические чехлы
• Держатели-позиционеры для датчика
• Кейс для переноски
• Документация на русском языке
• Регистрационное удостоверение РЗН 2022/18110
• Гарантия 12 месяцев

Опционально доступны: тренога-штатив для съёмки с фиксированной точки, расширенная гарантия, дополнительный сменный датчик GIX-1.

Сравнение с другими моделями PORT-X

* Цены указаны на основании прайс-листа производителя на дату публикации.

Конкуренты на российском рынке

Прямых конкурентов у концепции All-In-One на российском рынке практически нет — это уникальная разработка Genoray. Косвенные конкуренты — портативные рентгены, к которым отдельно подключается визиограф через ноутбук:

• Vatech EzRay Air Portable — мощный портативник, но без интегрированного визиографа. Полный комплект (рентген + визиограф + ноутбук) обойдётся дороже PORT-X IV.
• Posdion Rextar X — компактный, фокусное пятно 0,4 мм. Тоже требует отдельного визиографа.
• Aribex NOMAD Pro 2 — премиум-класс, но в РФ практически не поставляется. Цена в 2–3 раза выше PORT-X IV.
• PORT-X IVe — облегчённая версия того же PORT-X IV без интегрированного датчика и расширенного дисплея. Подходит, если визиограф уже есть.

Часто задаваемые вопросы

Можно ли использовать PORT-X IV с другим визиографом, не GIX-1?

Технически да — аппарат поддерживает любые рентген-приёмники: плёнку, фосфорные пластины (CR), сторонние цифровые датчики. Но интегрированный режим (с просмотром на встроенном дисплее) работает только с фирменным GIX-1. Если у вас уже есть, например, EzSensor или RVG-датчик, подключите его к ноутбуку — рентген сработает в стандартном режиме.

Безопасен ли портативный рентген для оператора?

Да. PORT-X IV имеет освинцованную внутреннюю оболочку и дополнительный слой алюминиевой фильтрации (2,2 мм Al), которые отсекают рассеянное излучение в направлении оператора. По данным дозиметрических исследований, оператор получает дозу, в 10–15 раз меньшую, чем доза для пациента на снимке. Тем не менее, рекомендуется работать в свинцовом фартуке и использовать пожизненный дозиметр.

Можно ли использовать в жилых помещениях?

Да, портативные дентальные рентгены данного класса разрешены к эксплуатации в кабинетах в жилых зданиях согласно требованиям СанПиН 2.6.1.1192-03. Однако помещение должно соответствовать общим требованиям к рентген-кабинетам: рентгенозащита стен, наличие дозиметрического контроля, регистрация в Роспотребнадзоре.

Что делать, если аккумулятор сел во время приёма?

Аппарат можно эксплуатировать одновременно с зарядкой от сети — не нужно ждать, пока зарядится. Также вторая (запасная) батарея может приобретаться отдельно. На практике 400 снимков на одном заряде — это много: даже при потоке 30+ пациентов в день полной зарядки хватает на 2–3 рабочих дня.

Поддерживает ли работу с DICOM и интеграцию с МИС?

Да. Через Wi-Fi или прямое USB-подключение к ПК снимки экспортируются в DICOM 3.0, JPEG, PNG. ПО PortView/Theia (входит в комплект датчика) поддерживает TWAIN-протокол, что обеспечивает совместимость с большинством российских МИС: Stomatology.pro, Dental4Windows, IDENT, 1С:Медицина, ArchiMED и др.

Можно ли купить PORT-X IV без датчика — только сам рентген?

Нет. PORT-X IV всегда поставляется в составе All-In-One (с датчиком GIX-1). Если вам нужен только рентген без датчика — выбирайте младшую модель PORT-X IVе (220 000 ₽ — это та же платформа, но без интегрированного визиографа) или ещё более бюджетную PORT-X II NEW.

Какой срок поставки?

При наличии на складе в Москве — от 3 рабочих дней с момента оплаты. Это касается стандартной комплектации с датчиком Размер 1. Поставка с датчиком Размер 2 или особыми опциями — уточняйте у менеджера. Поставка из Кореи при отсутствии на складе — 6–8 недель.
