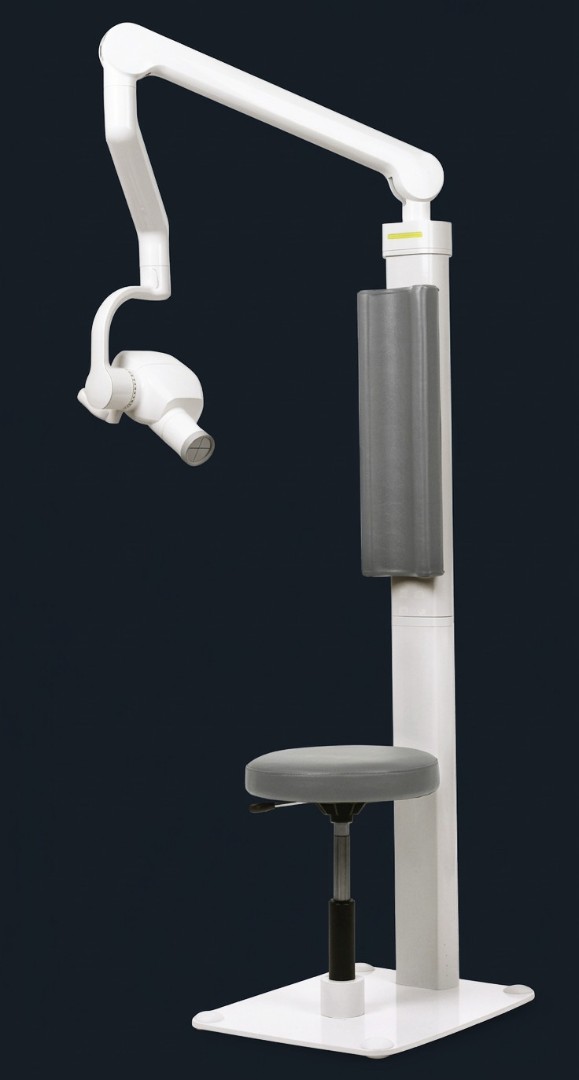

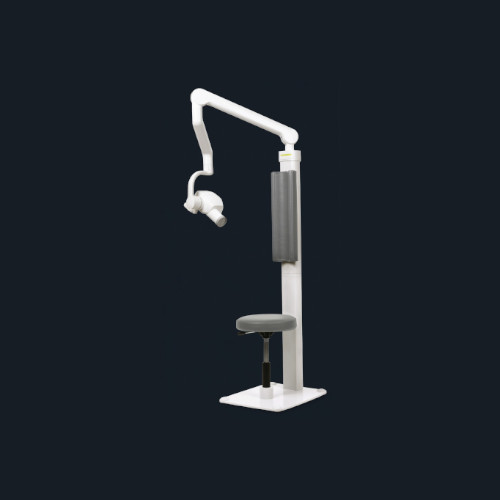

Дентальный рентгеновский аппарат DVAS-C

Два варианта исполнения: фиксированное и складное кресло

DVAS-C поставляется в двух модификациях, различающихся типом стула пациента:

Фиксированное кресло

Жёсткое седалище с регулируемой высотой (диапазон 370 мм) и опорной площадкой. Не складывается, занимает постоянное место в кабинете. Подходит, когда рентген-кабинет используется только для рентгена и нет необходимости освобождать площадь. Вес — 44 кг ± 5%. Это самый стабильный и долговечный вариант, рассчитанный на интенсивный поток пациентов.

Складное кресло

Откидное сиденье на пневматической стойке: когда не используется, складывается к колонне и освобождает пространство. Регулировка по высоте — диапазон 386 мм. Вес — 42 кг ± 5%. Подходит, когда рентген-аппарат стоит в многоцелевом помещении или нужно периодически освобождать проход. После складывания DVAS-C занимает место как обычная вешалка-стойка.

Габариты обеих модификаций одинаковы: ширина 466 мм, высота 2061 мм, глубина 1141 мм. Высота сложенного плеча — 1637 мм, что позволяет работать с пациентами любого роста, включая высоких мужчин.

Преимущества стационарной конструкции

1. Стабильность позиционирования

Капитальное крепление к полу через закладную пластину анкерами полностью исключает вибрацию и микро-смещения во время экспозиции. Для мобильных и настенных рентгенов это второстепенная проблема, но в потоке 20–30+ снимков в день она проявляется в виде смазанных снимков и повторных экспозиций.

2. Контроль позы пациента

Жёсткое или складное кресло обеспечивает строго определённое положение пациента — голова всегда на одной высоте, спина опирается на спинку. Это критически важно для повторных контрольных снимков, когда нужно сравнить состояние зуба «до» и «после» лечения в одной и той же проекции. На мобильном или настенном рентгене при работе с пациентом в стоматологическом кресле такую повторяемость обеспечить сложнее.

3. Не требует свободной стоматологической установки

Если в клинике 4–6 установок и они все заняты, на стационарном рентгеновском посту врач может сделать снимок «своему» пациенту без необходимости освобождать установку. Это особенно ценно в крупных клиниках с многочасовыми хирургическими приёмами.

4. Подходит для нескольких типов пациентов

Регулируемая высота сиденья (110 мм над пневматической стойкой + 370–386 мм диапазона регулировки) позволяет одинаково удобно делать снимки и ребёнку, и взрослому, и высокому мужчине. Опорная площадка для ног даёт устойчивость при работе с детьми.

Технические возможности генератора

Электроника DVAS-C идентична настенному DVAS-W и мобильному DVAS-M — отличается только тип крепления. Все ключевые технологические особенности линейки сохранены:

• Фокусное пятно 0,4 мм — против 0,8 мм у бюджетных аналогов. Резкие границы изображения без размытия (пенумбры).
• Световой центратор на тубусе для точного позиционирования. Уникальная функция для класса интраоральных рентгенов.
• Сенсорный TFT-дисплей на блоке тубуса с интерфейсом на русском языке. Все настройки — одним движением руки.
• Гироскоп позиционирования — точное измерение угла наклона тубуса для повторяемости проекций.
• Режим Гида с пиктограммами позиционирования для 8 типовых проекций.
• Светодиодный индикатор состояния (готовность / экспозиция / охлаждение / ошибка) виден из любой точки кабинета.
• Механизм ADM — фиксация плеча без люфта и сползания.
• Совместимость с любыми приёмниками: цифровой датчик, CR-оцифровщик, плёнка.

Технические характеристики

Конструкция плеча

Плечо DVAS-C короче, чем у настенного DVAS-W — 1141 мм против 1940–2448 мм. Это сделано осознанно: стационарный рентген обслуживает только своего пациента, сидящего в кресле прямо под аппаратом. Не нужно «дотягиваться» до соседнего кабинета.

Подвижность плеча:

• Поворот плеча в горизонтальной плоскости — до 270°
• Вертикальное складывание основного сегмента — 45°
• Поворот тубуса вокруг оси — ±270°
• Наклон тубуса вверх-вниз — 60° / 90°
• Расстояние от пола до тубуса в рабочем положении — 966 мм
• Высота колонны — 2061 мм
• Стоматологическим клиникам с отдельным рентген-кабинетом
• Государственным ЛПУ (поликлиники, муниципальные стоматологии) с потоком пациентов
• Диагностическим КЛКТ-центрам, где также востребована прицельная съёмка
• Сетевым клиникам с централизованной рентгенологической службой
• Стоматологическим факультетам и учебным заведениям
• Военным и ведомственным медицинским учреждениям

Кому подходит DVAS-C

Сравнение со штативами DVAS-W и DVAS-M

Условия монтажа

• Капитальный пол (бетонная стяжка) — для крепления анкерами
• Минимальная высота потолка — 2200 мм
• Свободная площадь под аппарат — от 1,5 × 1,5 м с учётом подхода
• Подключение к сети 220 В через защитный автомат
• Подведение кабеля для дистанционной кнопки экспозиции (за стену)
• Рентгенозащита помещения — проект подготавливает аккредитованная организация

Установка в кабинетах в жилых зданиях допускается при соблюдении СанПиН 2.6.1.1192-03. Однако чаще DVAS-C приобретают для отдельно стоящих медицинских центров и диагностических отделений — там, где есть пространство для организации полноценного рентген-кабинета.

Состав поставки

• Колонна DVAS-C с генератором и тубусом
• Кресло пациента — фиксированное или складное (по выбору)
• Закладная пластина для крепления к полу + анкеры
• Кнопка дистанционной экспозиции (кабель 3 м)
• Силовой кабель и сетевой адаптер
• Документация на русском языке
• Регистрационное удостоверение РЗН 2024/23405
• Гарантия 24 месяца

Часто задаваемые вопросы

В чём разница между фиксированным и складным креслом — кроме цены?

Цена практически одинаковая (разница в пределах 1–2%). Складное кресло удобнее, когда помещение многоцелевое — после смены пациента стул легко убирается, освобождая проход. Фиксированное кресло долговечнее (меньше движущихся частей) и стабильнее при потоке от 30+ снимков в день. В большинстве клиник выбирают складное — оно универсальнее.

Можно ли установить DVAS-C в обычном стоматологическом кабинете рядом с креслом пациента?

Технически — да, но не рационально. Тогда у вас в одном помещении окажется два кресла (стоматологическое и рентгеновское), что создаст тесноту и неудобство. В таких случаях лучше выбрать DVAS-W (настенный) — он крепится к стене и работает напрямую с пациентом в стоматологическом кресле, без необходимости его перемещения.

Какой пол подходит для крепления?

Требуется капитальный пол с бетонной стяжкой толщиной не менее 80 мм. Деревянный пол на лагах не подходит — нужно либо усилить его металлической пластиной, либо установить аппарат на участке с бетонной плитой. Анкера и закладная пластина входят в комплект поставки.

Подходит ли DVAS-C для государственных закупок?

Да. Аппарат имеет действующее регистрационное удостоверение Росздравнадзора (РЗН 2024/23405 от 19.08.2024) и поставляется по ФЗ-44 и ФЗ-223. Производитель и поставщик предоставляют все необходимые документы: декларации соответствия, ИВ-документы, технические описания, инструкции на русском языке.

Что делать с пациентами на инвалидных колясках?

Если пациент не может пересесть в кресло DVAS-C, доступна работа в коляске — но из-за фиксированной высоты тубуса (расстояние до пола 966 мм в рабочем положении) могут быть ограничения. Для клиник, где регулярно принимают маломобильных пациентов, лучше рассмотреть мобильный DVAS-M — его проще подвести к пациенту в коляске.

Какой срок монтажа?

Монтаж DVAS-C занимает 1 рабочий день при подготовленном помещении: сверление отверстий под анкера, установка закладной пластины, сборка аппарата, подключение, калибровка, проверка дозовых характеристик и обучение оператора. Дополнительно может потребоваться время на штробление стен для прокладки кабеля дистанционной кнопки.
